2步完成模拟高清电梯楼显的安装

首先,简单介绍下产品。所谓的模拟高清就是在原模拟摄像机的基础上提出的模拟高清摄像机方案(它能做到保证高清画质的同时,还不改变原有监控布线网络),而“模拟高清电梯楼层叠加器”这款产品就是为了配合模拟高清摄像机研发出的。

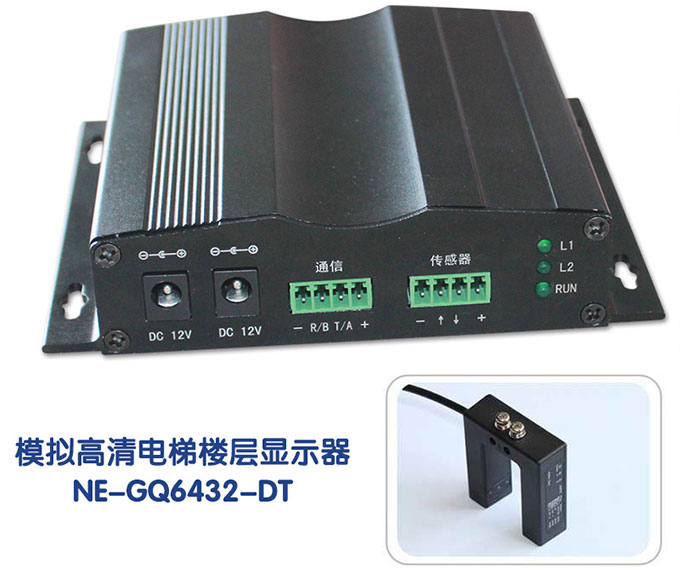

模拟高清电梯楼层叠加器是通过电梯专用平层传感器采集电梯运行数据,将电梯所在楼层数、运行方向、停止等状态信息叠加于模拟高清视频信号,显示到电梯监控画面上,动态记录电梯运行状态的设备。

该产品特点之一便是安装方法很简单,只需两步:

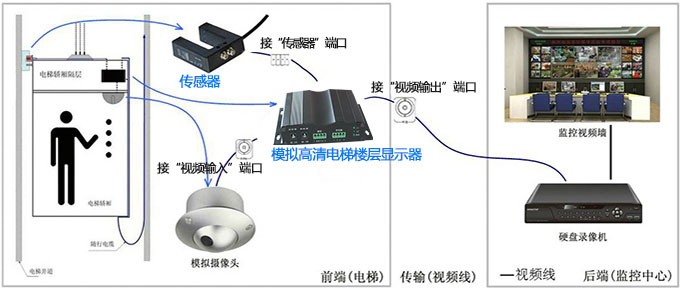

第一步,摄像机的视频线接叠加器“视频输入”,另用视频线由“视频输出”接硬盘录像机;

第二步,在电梯原有传感器组上安装U型传感器,在电梯轿厢顶部安装叠加器主机,传感器连接到叠加器的“传感器”端口。

传感器安装注意:

1、确保电梯处于平层时,传感器U型槽中两对红外对射灯能完全被遮光板遮住;

2、确保传感器正向安装,即传感器的logo“NE”面朝上。

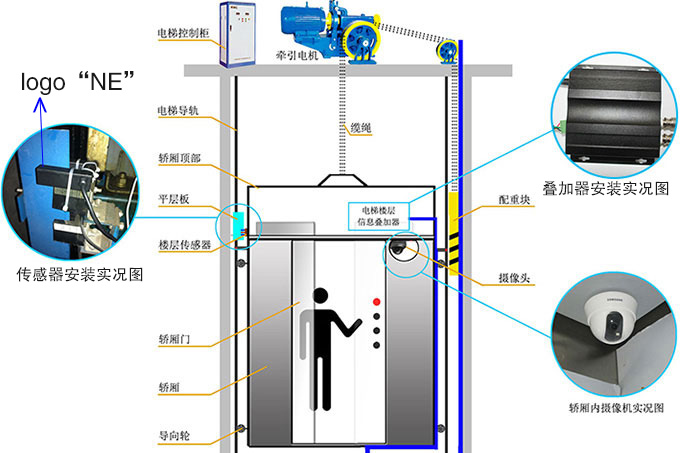

下面是安装实况展示图:



安装很简单是吧,其实模拟高清电梯楼层叠加器的安装方法与电梯楼层显示器的安装方法是一样的,但是叠加显示的画面清晰度却是提高许多。
