电梯安全物联网网关

产品名称:电梯安全物联网网关

产品型号:NE-ES1000-4G

电梯安全物联网网关是用来实时监控和显示电梯运行状态的硬件采集设备,在不改变电梯现有电气线路的情况下,通过4G无线网络将电梯运行实时状态数据传输至电梯运行实时监控平台并且可以同时上报至云平台。

电梯安全物联网网关通过光电采集器、人体传感器、极限传感器、开关门传感器、增加温湿度传感器、角速度传感器、电瓶车识别摄像头采集电梯运行实时状态数据,能在电梯运行实时监控平台上显示电梯运行状态(上行、下行、停止)、故障报警数据(困人、卡层、梯门异常、冲顶蹲底)。一旦电梯故障(困人、卡层、梯门异常、冲顶蹲底),监控仪会自动报警,以便救援人员第一时间赶赴现场进行救援,同时方便维修人员知道电梯所在楼层,从而及时处理;若有案件发生,也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。

电梯系统加后端报警主机效果展示:

产品功能特色

1.支持4G无线网络传输

设备支持4G无线网络传输,也可支持3G及2G无线网络,设备可根据无线网络的信号质量自动切换无线网络模式。

2. 自动告警

当电梯在运行过程中出现急停(卡层)、困人、冲顶、蹲底、梯门异常开/关等故障的时候,系统会自动告警,报告给监控员和管理处工作人员。

3.电瓶车进梯监测

电动车识别:智能识别轿厢内电动车进入情况,电动车进入后将持续报警,电梯停止运行,直至电动车退出轿厢,电梯恢复运行。

4.电梯速度偏移传感器

可根据自身电梯情况设置电梯倾斜、速度异常报警监测;

5.电梯内温度监测

可检测轿厢内温度、湿度监测

6. 字符叠加显示功能

可叠加电梯名称(汉字,数字,字母,符号均可);电梯运行状态(上行、下行、暂停、楼层号等);不会对视频画面的清晰度造成任何干扰。

7. 专业电梯级传感器

采用光电传感器对电梯运行状态进行采样,采样稳定准确,抗干扰性强,可靠性高;传感器直接在电梯宝取电无需额外供电。

8. 远程升级配置参数

支持远程升级配置参数,客户无须去现场;

系统升级功能,软件改动无需返厂,客户即可进行升级操作。

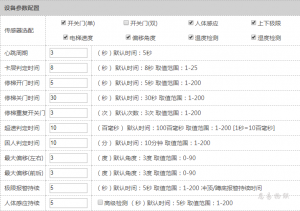

9. 脱机调试设置参数

使用配送的软件,在办公室内就能完成参数设置;无须现场调试,完全免维护。

10. 安装方便

本机设计独特性,只需将该设备的光电传感器安装在电梯轿厢顶部原有传感器组的位置,主机放置在轿厢顶部即可。

11. 具备良好的稳定性和可扩展性

本系统具备良好的稳定性和可扩展性,可根据实际的功能需求,在不影响原系统的稳定运行情况下进行扩展。

12. 本系统适用于任何品牌的直梯。

产品描述

电梯安全物联网网关硬件设备接口说明

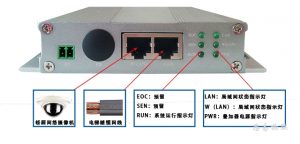

电源接口,指示灯及网络接口示意图

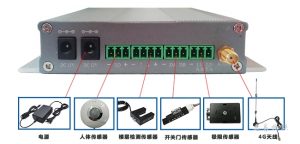

传感器接口及其及其预留接口示意图
