交流电流变送器

产品名称:交流电流变送器

产品型号:NE-MOD05A

一、产品概述

恩易交流电流变送器是一款高精度交流电流变送器,外形美观小巧,标准导轨结构设计,接线简单,便易安装;使用专用高精度电流监测模块,保证了产品的优异测量性能;超强稳定性和抗干扰能力,产品防护性能强,二级防雷保护;标准RS485接口,可以多个模块共同接入RS485总线进行组网,实时监控设备的电流值大小。

二、应用范围

恩易交流电流变送器可广泛应用于工厂、电力、石油、冶金等多个行业用电设备的实时电流监测。

三、产品特点

1. 采用RS485接口,通信距离可达1200米。

2.标准导轨结构设计,易于安装。

3.超强稳定性和抗干扰能力。

4.输入电压:DC12-24V;输入电流:0-5000mA(大电流时,可用电流变送器接入)。

5.标准MODBUS RTU协议。

6.产品防护性能强,二级防雷保护。

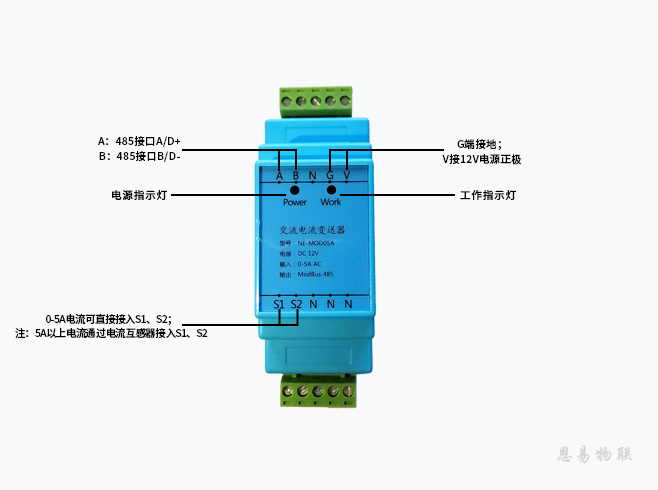

四、接口指示灯说明

A、B A:485接口A/D+;

B:485接口B/D-

G、V G端接地;

V接12V电源正极

S1、S2 0-5A电流可直接接入S1、S2;

注:5A以上电流通过电流互感器接入S1、S2

Power灯 电源指示灯
Work灯 工作指示灯

五、主要参数

直流供电 12-24V
测量范围 0-5000mA
输出接口 RS485
通讯协议 MODBUS RTU
波特率 1200bit/s,2400bit/s,4800bit/s,9600bit/s,19200bit/s,

38400bit/s,57600bit/s,115200bit/s

出厂默认:9600bit/s

平均功率 <0.1w
安装方式 导轨安装
产品尺寸 105*37*58mm

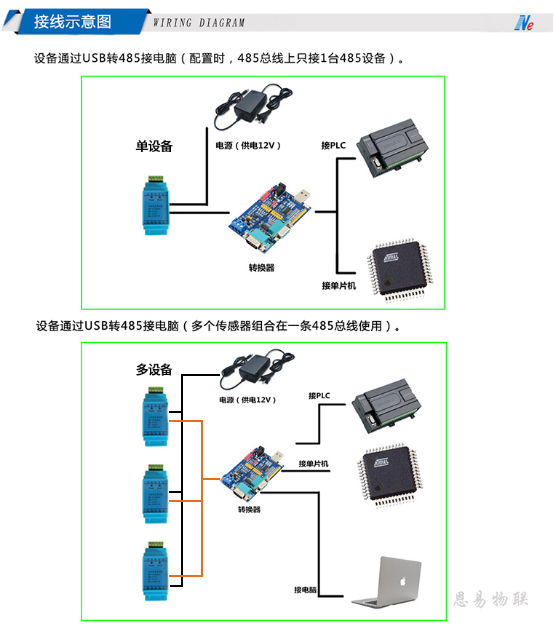

六、系统框图

恩易交流电流变送器可以连接单独使用,首先使用 12V 直流电源供电,设备可以直接连接带有 485 接口的 PLC,可以通过485 接口芯片连接单片机。通过后文指定的 MODBUS 协议对单片机和 PLC 进行编程即可配合传感器使用。同时使用USB 转 485 即可与电脑连接,使用我公司提供的传感器配置工具进行配置和测试。

备注:设备通过USB转485接电脑(配置时,485总线上只接1台485设备)

七、电脑操作

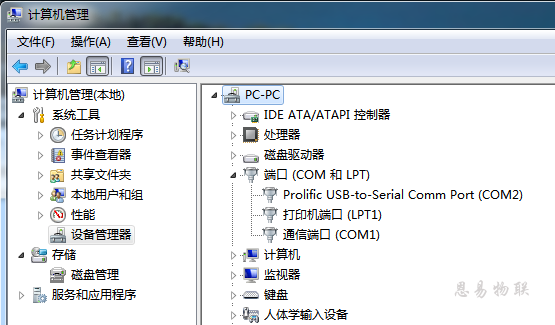

①、安装USB转485驱动,选择正确的COM口(“我的电脑-属性-设备管理器-端口”里面查看COM端口)。

②、如果测试不成功,请重新检查设备接线及485驱动安装情况。

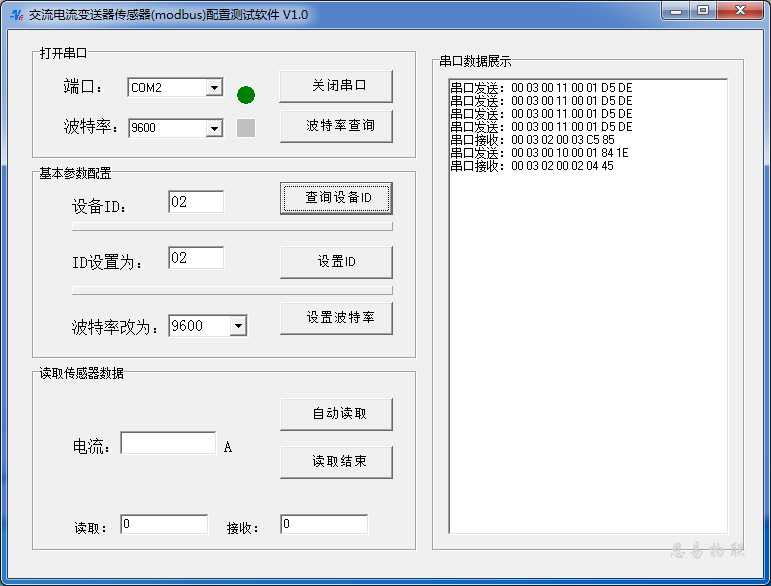

③、打开“交流电流变送器传感器(modbus)配置测试软件 V1.0.exe”,单台传感器通过USB转485接电脑并上电,点击“打开串口”,待端口灯变绿,点击“波特率查询和查询设备ID”,此时软件会自动测出当前设备ID和波特率(默认ID:01,波特率:9600)。

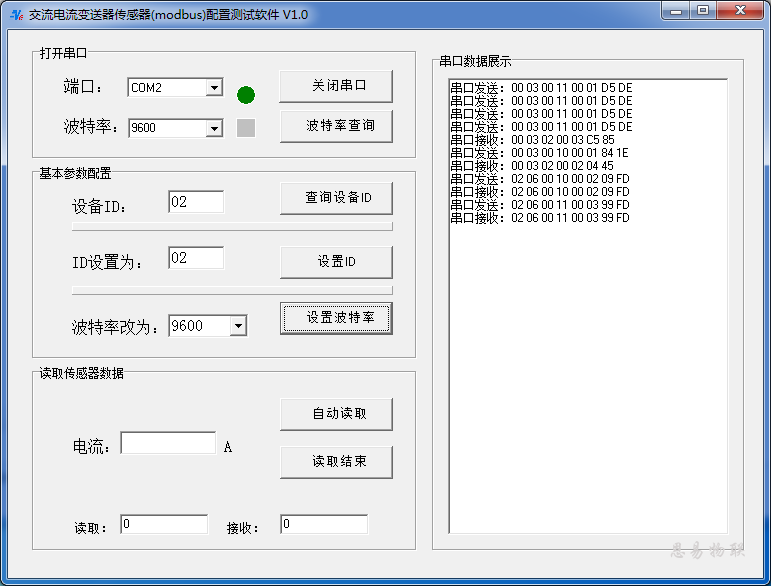

④、基本参数配置,在新ID和新波特率里面填写对应的参数,分别点击“设置ID和设置波特率”,即可生效。如下图

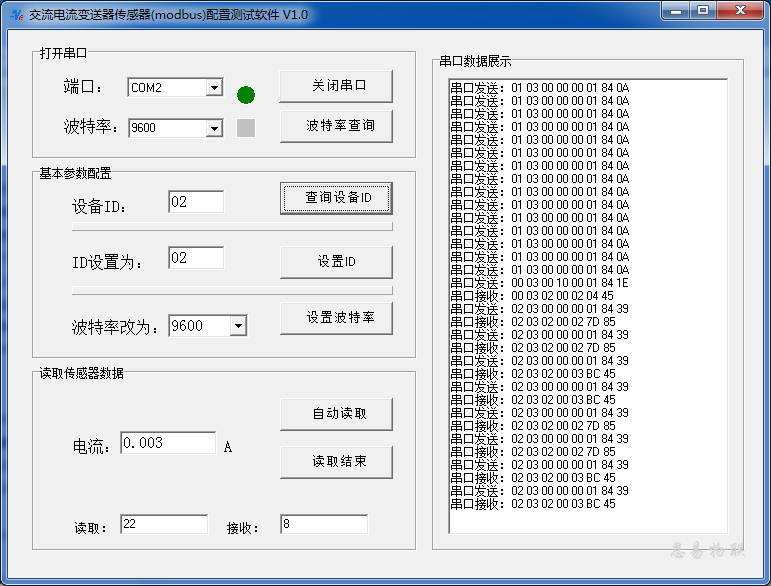

⑥、点击“自动读取”,电流值自动获取,同时串口数据展示。如下图

八、通讯协议

设备ID 可设置  出厂默认为 01
波特率 1200–115200 bit/s,出厂默认为 9600 bit/s
数据位 8 位
奇偶校验位
停止位 1 位
通讯协议 Modbus rtu

产品资料下载:说明书及配套软件
