一、背景描述

1.1 项目背景

随着开发海洋、江河与湖泊科学事业的发展，水下工程的规模越来越大，水下视频监控已成为开发水域的眼睛，由于光电技术的发展以及各种新型的摄像元器件的不断出现，低照度和耐辐照的水下视频摄像机正在恶劣环境下得到广泛的应用。



在物联网云平台的冲击下，简单的水下视频监控系统虽然已能直观的监测，依旧不能完全满足人们精细化的水下监控作业。据调查研究表明，目前市场上水下视频监控系统基本都是采用直接远程视频查看，或根据需要加上传感器的监测功能，但也是监测数据与视频分开查看的模式，相互独立的系统模式，不仅不利于更直观的监控分析，而且对比回溯起来也是费时费力。

那么，如何才能让视频与所需数据融为一体，更直观的展示所需信息？如何采购性价比更高的视频叠加设备？如何嵌入体积更小、更节省空间的字符叠加模块？等问题已引起行业内的深度思考。相信推动海洋等水域事业的发展，水下监控系统的完善必是大势所趋。

二、方案概述



　　针对以上问题，山东恩易根据不同用户的需求提出了三种不同的解决方案：

　　方案一：针对目前市场上大部分水下模拟标清摄像机，特推出模拟标清视频叠加设备，主机支持三路视频输出，满足多显示器的需要;

　　方案二：针对市场上大部分水下模拟高清摄像机，推出模拟高清视频叠加设备，可在不改变原有监控布线的情况下，实现对水深、水温、水压、水质、电量等数据的叠加功能;

　　方案三：针对需要二次开发或特殊情况的需求，支持对嵌入摄像机的字符叠加模块进行定制开发，满足用户的个性化需求。

三、产品介绍

     3.1 方案一

     3.1.1产品概述

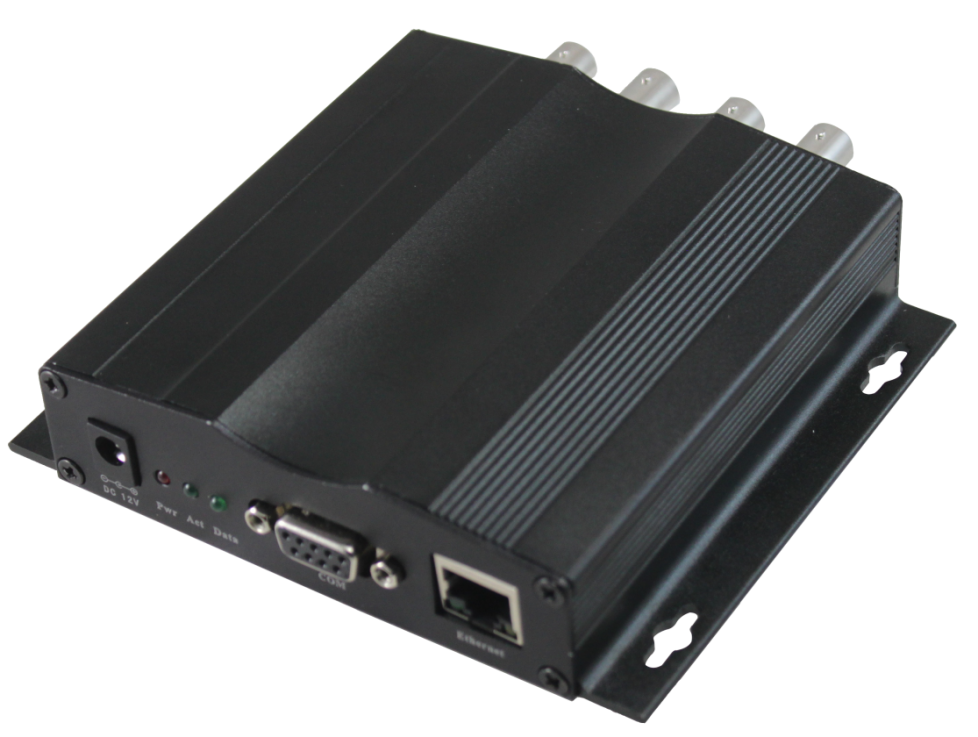

本款字符叠加设备是一款专用于模拟标清视频摄像机的字符叠加设备，支持一路网络摄像机一路模拟摄像机；通讯接口 RS232，RS485。



   3.2 方案二

    3.2.2产品概述

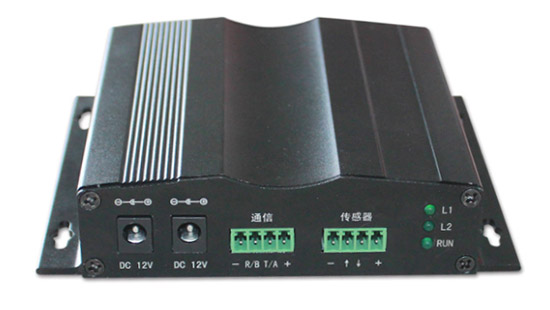

本款设备是一款专用于模拟高清网络视频摄像机的字符叠加设备，在不改变原有监控布线的情况下，可实时将水下环境监测传感器采集的数据以及仪器设备参数远程显示在视频画面上。



     3.2 方案三

     3.2.2产品概述

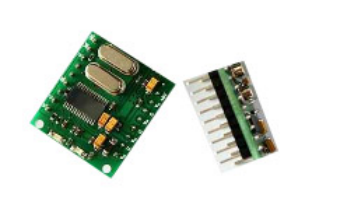

视频字符叠加器模块是一款体积小、高集成度的通用型图像和字符叠加设备，支持内模式和叠加模式，可根据用户需求嵌入到摄像机进行定制开发。



四、产品优势

l 恩易摄像机字符叠加模块具有体积小巧、质量轻、更节省空间的特点，易适应复杂水下环境，对摄像机做嵌入式定制开发；

l 针对不同分辨率摄像机，采用不同型号的字符叠加设备，做到一对一的产品对接；

l 采用底层协议对接方式，叠加后不影响原视频画面清晰度，摄像机视频的画质及分辨率与未安装叠加器前一致。

l 人性化产品服务支持，远程升级，简化程序，大大缩短设备升级所需时间。

l 山东恩易自主研发字符叠加设备多年，经验丰富，产品应用超市、路桥、银行、扬尘监测、农业物联等领域广泛，科研技术先进；

五、应用领域

主要用于水下作业的监控视频叠加，在目前，主要包括下列几个领域：

      （1）海中土建工程：礁盘和海底情况的初步调查，工程管理，完成情况的检查，以及作为水中推土机等水下作业的辅助设备视频叠加。

      （2）水中资源的调查、观测，海底矿物，海底油田以及珍珠、珊瑚和各种海藻的调查研究使用。

      （3）渔业方面：在某特定水域设置的鱼网及人工鱼礁的实际情况调查，鱼群的探测等。

      （4）沉船的调查，打捞过程的监视以及对所需修理船舰水下部分的检查和估价等。

      （5）水力发电水下淤泥的监察和发电厂给水管线内部的检查和焊接。

      （6）江河与水库堤坝的监察及其他水下建筑设施的定期检查。

      （7）潜艇水下侦察。

      （8）核电站用的现场监察设备。

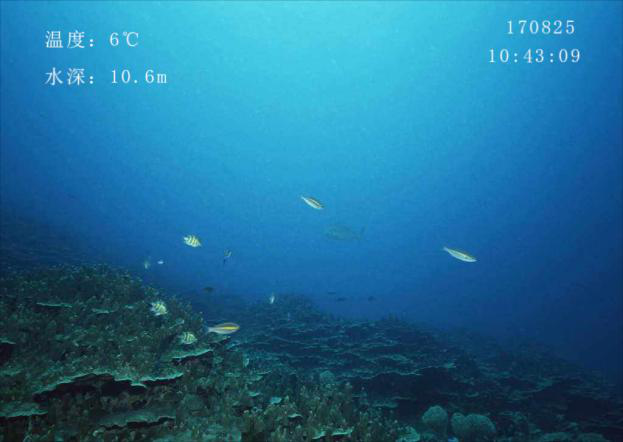

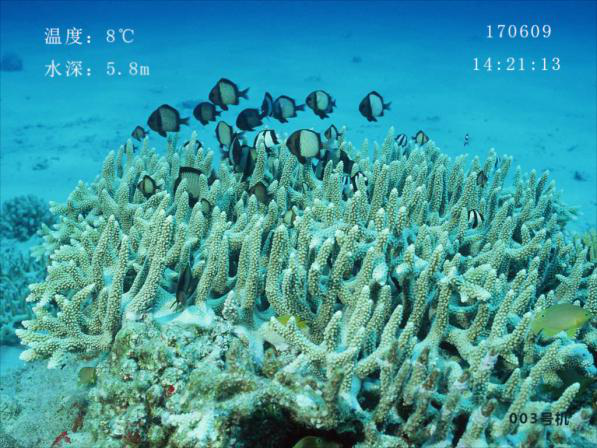

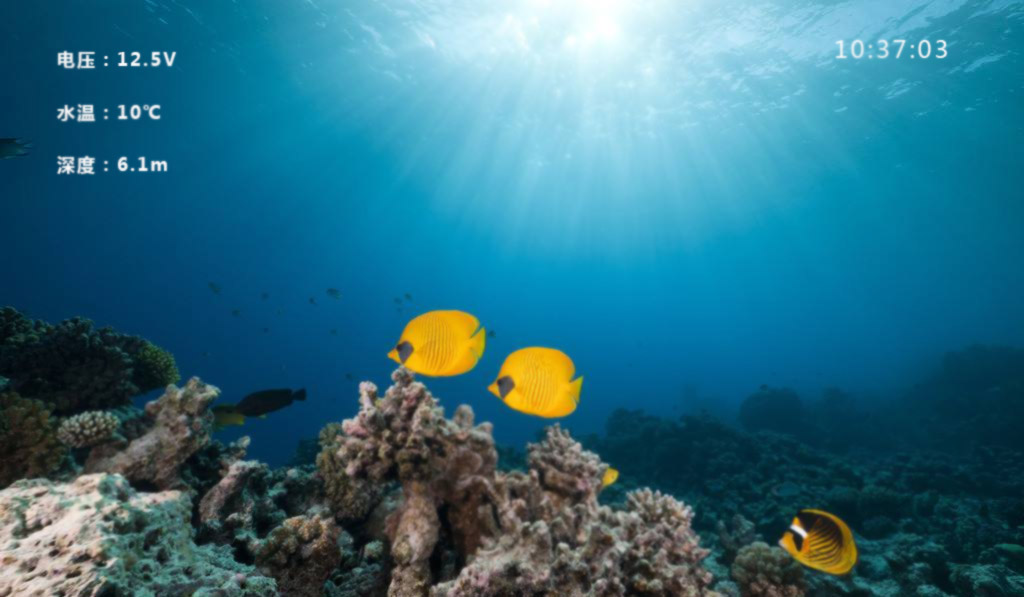

六、叠加效果
