治污设备状态监测解决方案

一、建设背景

1、项目背景

针对日益严峻的环境问题,国家对于企业环保治污要求越来越严格,企业治污设备作为污染治理的第一道防线,是否真正有效地使用已经是环保部门严查的重点!现阶段,大部分生产加工企业都会安装治污设备,但是因治污设备功率较大,运行成本较高,所以部分企业为了节约成本经常会出现以下几种问题:

1、停用

2、空开

3、减速、降频使用

4、异常关闭

以上任一种问题都可能导致河流、土壤、空气的重度污染。然而监管部门并不能实时监看所有工厂治污设备的运行状况,如果由于设备的异常关闭,不仅可能造成环境污染,严重的话可能停业整改!

二、方案价值

治污设备状态监测系统可以提升整体市政基础设施管理水平,改善人居环境质量状况,实现城市智慧管理与决策。

1、人身安全保障

建立治污设备状态监测系统,制定突发事件应急预案,完善应急技术和设施,并定期进行应急演练;当出现突发事件时,应按应急预案迅速采取有效的应对措施。

2、设备保障

提供设备准确的运行状态。设备运行状态正常还是异常,通过检测就可确定。根据检测结果人们就可以对目前运行的设备作好计划安排,如维修、更换、采用其它补救措施等,以便既充分发挥设备的效率,又避免事故发生。
可预报设备故障状态的变化,防止设备事故的发生。对于一些必须连续运行的设备,当出现不影响运行的异常时,只能在役检修。这时监测系统对故障执行实时监测,一旦故障来临立即报警,以便人们可以事先做好排除故障的工作,避免事故带来的损失。

三、平台架构

1、系统介绍

治污设备在线监测系统主要针对治污设备进行实时的运行状态监测,并将监测数据上传至云平台,管理部门可以依据监测治污数据发布预警信息,为群众提供出行指南。

本系统主要由主控设备、摄像头、显示屏及中心平台等设备构成。

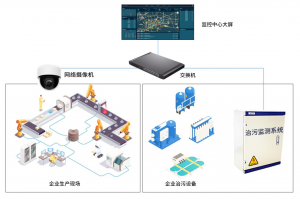

 拓扑图

治污设备状态在线监测系统主要由主控网关设备和摄像头组成,主控网关可以获取治污设备运行状态,同时可以把数据上传至云平台或显示在LED大屏上,而且可以把数据与网络视频监控画面相叠加,在画面中显示对应信息!

四、方案特色

1、系统特色

  • 安装简单:个性化设计,安装简单;
  • 网络传输:有线网络、4G无线网络传输模式;
  • 数据平台:数据信息可以上传至阿里云平台或企业中心平台;
  • 监控兼容:支持海康网络摄像机、大华网络摄像机,其它可定制;
  • 线网兼容:可基于原有监控网络线路,不再新增监控,降低使用成本;
  • 叠加变色:海康网络摄像机支持自定义状态叠加信息的颜色
  • 独特双网口设计,主控内部集成交换机功能,设备扩展出两个网口,方便连接摄像机,无须额外布线
  • 场景丰富

适用于工业园区、垃圾场、污水处理厂等地方

  • 定制服务

本系统兼容性良好,支持用户定制化需求

五、建设方案

1、硬件介绍

1.1 系统部署

1、前端设备部署有终端部署、传感器部署

2、后端设备部署有监控中心部署。

前端设备部署

1.终端部署

主要包含主控设备部署,完成监测治污设备运行状态和数据采集。

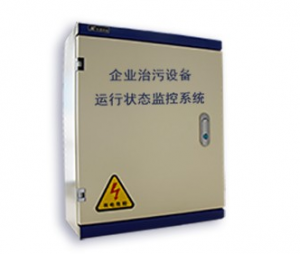

主控设备图

主控参数:

设备供电 AC220V
产品功耗 <5W
支持摄像机 海康网络摄像机、大华网络摄像机、其它可定制
字库 任意汉字,国标字库
通信接口 双网口(10M-100M自适应)
数据上报 支持有线/4G
显示特效 自动反白显示
字符显示位置 全屏位置可调
抗干扰类型 数字信号抗干扰
设备工作温湿度 温度(-40℃—80℃),湿度(<50%)
叠加字体颜色 共有9种预留颜色可供选择(红、绿等)
监测电流范围 可至2000A


后端设备部署

1.监控中心部署

监控中心部署主要是监控显示器、本地服务器。

2、方案实现

治污设备运行状态监测系统(工况)是治污设备自动监测系统建设的深化,在原治污设备的基础上,深入到污染治理设备运行的本身,通过采集出治污设备运行和工况关键参数,精确描述污染治理设备运行的状态,并将运行状态数据实时展示在平台和融合进视频中;采用服务器做数据存储,能够对治污设备进行全方位,精细化的监测和监管。治污设备运行状态监测系统(工况)具有良好通用性、可扩展性和可维护性。

六、扩展功能

本公司除了以上方案之外,在以上方案的基础上,针对不同用户需求特推出两套扩展方案,详情简介如下:

1、扩展方案一

1.1增设视频叠加功能

本方案在以上方案基础上,增加了网络高清摄像机视频叠加的功能。可远程直观查看现场情况,但仍存在弊端,在事故救援和责任落实等无法实现切实的作用,本方案通过叠加器的视频叠加功能,实现现场视频的采集,同时将监测的数据在视频监控画面上实现叠加显示,及时进行了解现场情况。

1.2增设条件

增设视频叠加功能的前提是支持大华、海康等主流品牌网络高清摄像机,其它网络摄像机品牌可定制。

2、扩展方案二

2.1增设云端数据上传功能

本方案在以上方案的基础上增加了通过公网4G将数据上传云端的功能。根据客户需求,除了可在局域网上传本地平台,进行实时监控,还可以通过公网上传云端,远程使用客户自有平台监管。

七、售后服务

山东恩易把系统的服务作为整体解决方案的重要部分,承诺以健全的售后服务体系、多样的服务方式和丰富的服务内容等,为客户提供高满意度的售后服务和技术支持。

无论今天还是未来,山东恩易都将与贵单位紧密合作,将先进适用的信息技术融入电梯运行安全报警系统之中。

山东恩易郑重承诺:

  • 软/硬件平台提供一年的免费维护和产品升级;
  • 服务响应时间不超过30分钟;
  • 济南市区,2小时内派工程师现场技术支持;
  • 质量保修期满后,双方可协商签订维修保养合同,我方将按优惠价格为建设单位服务;
  • 我公司提供7*24小时服务。服务电话为:0531-62327572;
  • 在保修期间向贵单位免费提供对设备正常运行的所有服务及必要的材料设备;
  • 定期派工程师到现场进行检查,每次检查和维修均写出详细的书面报告。
  • 免费维护期外,将提供7*24小时的在线咨询服务和每年对系统不少于四次的定期巡检服务。

服务体系

山东恩易具有丰富的技术支持服务经验,售后服务工作主要由山东恩易客户服务中心负责联系、确认和协调,按照用户要求随时提供各种服务。

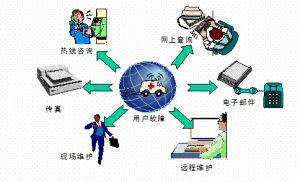

山东恩易技术支持体系示意图

山东恩易建立了完善的梯级维护服务体系,即公司技术支持部门——公司软件及系统部门——产品供应商三级服务体系,向用户提供准确及时、便捷快速的全方位的支持与服务,确保用户业务安全、稳定、高效的运行。

  • 服务方式

线上值守服务

  • 热线服务

山东恩易物联配有客服中心和经验丰富的技术人员,常年7*24 小时通过电话解答用户的技术问题和指导用户解决一般性故障。

  • 网上服务

可以通过互联网与我们联系。

  • 远程维护服务

在用户许可的情况下,对于用户出现的系统和软件问题,山东恩易人员将通过远程网络提供实时在线服务,为用户排除故障。

现场紧急服务

根据紧急程度,我们将故障分为三大类:

  • 灾难性故障:网络或叠加器主机瘫痪
  • 严重故障:关键的应用服务不能启动
  • 一般性故障:非关键应用暂停服务

对于紧急服务我公司承诺:

对于故障,工程师在接到求助电话时保证在半小时内给予响应,并立即组织人员在公司内部分析问题,力求通过电话解决问题故障,如果不能通过电话解决,我们保证在24小时之内到达用户现场,排查问题,解决故障。

技术转移

本系统作为山东恩易自主知识产权的产品,山东恩易的技术人员将全力指导贵单位的技术人员动手安装调试系统,协助其尽快提高相关技术、技能,并作好相关的技术转移工作,使贵单位的技术人员尽快的熟练掌握本系统的操作和维护工作,保障系统的稳定运行。

八、服务和联系

山东恩易物联技术有限公司

地址:山东省济南市工业南路59号 中铁财智中心 4栋24层电话:0531-62327572

传真:0531-62391062网址:http://www.sdne.cn 邮箱:lp@sdne.cn
