一、建设背景
1、项目背景
我国水资源紧张、水污染治理形势严峻与国民经济持续增长、人民生活水平逐渐提高之间的矛盾日益凸显，水体污染、水资源短缺已经成为我国经济社会实现可持续发展的严重制约因素。国家和政府也先后出台了多项措施和政策鼓励环境保护产业的发展，党的十八大提出了“生态文明”、“美丽中国”的环保新概念。国家对环保行业的重视程度和支持力度不断提升，污水监测整治也得到了快速发展。未来，随着我国城镇化步伐不断加快以及环境保护和水污染防治行动的不断深入，建立起全方位全流域的污水治理体系的进程将不可避免，在中西部经济较为落后的地区及农村等，污水处理行业仍有很大的发展空间。
二、方案价值
污水治理在线监测系统可以提升整体市政基础设施管理水平，改善人居环境质量状况，实现城市智慧管理与决策。
1、人身安全保障
建立污水治理在线监测系统，制定突发事件应急预案，完善应急技术与设施，并定期进行应急演练；当出现突发事件时，应按应急预案迅速采取有效的应对措施。
2、设备保障
提供设备准确的运行状态。设备运行状态正常还是异常，通过检测就可确定。根据检测结果人们就可以对目前运行的设备作好计划安排，如维修、更换、采用其它补救措施等，以便既充分发挥设备的效率，又避免事故发生。
可预报设备故障状态的变化，防止设备事故的发生。对于一些必须连续运行的设备，当出现不影响运行的异常时，只能在役检修。这时监测系统对故障执行实时监测，一旦故障来临立即报警，以便人们可以事先做好排除故障的工作，避免事故带来的损失。
三、平台架构
1、系统介绍
污水治理在线监测系统主要针对污水厂排出的污水进行实时的进水累计流量，出水总氮，出水总磷，出水氨氮，出水COD，出水PH，出水流量，出水电导率检测，并将监测数据上传至智慧水务平台，相关部门可以依据监测数据及时进行监管调整，为群众提供出行安全，避免危险事故发生 。
本系统主要由主控箱、传感器组及水务平台等设备构成。
污水治理在线监测拓扑图
污水治理在线监测主要由传感器组和主控箱设备组成，主控网关可以获取超声波传感器或支持modbus协议设备的数据，同时可以把数据上传至智慧水务平台或显示在LED大屏上，而且可以把数据与网络视频监控画面相叠加，在画面中显示对应信息！
四、方案特色
1、系统特色
- 兼容性好
支持常用的传感器如超声波式、压力式、浸入式等多种形式
- 场景丰富
适用于污水厂、医院、自来水厂等地方
- 传输多样
支持有线/4G网络传输
- 数据上报
可上报到云平台
- 数据查询
云平台地图展示，数据展示并支持历史数据查询
- 硬件状态
平台支持设备在线、离线状态，并支持异常报警
- 视频叠加
积水监测系统支持与网络摄相机关联，数据信息融合在视频中，同步存储
- 定制服务
本系统兼容性良好，支持用户定制化需求
五、建设方案
1、硬件介绍
1.1 系统部署
1、前端设备部署有监测终端部署、传感器部署
2、后端设备部署有监控中心部署。
前端设备部署
1.监测终端部署
主要包含主控箱、传感器组部署，完成监测设备运行状态和污水数据采集，并经由信息采集叠加器进行整合分析处理。

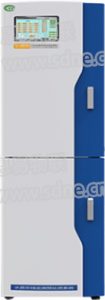

主控箱设备图
主控参数：
| 尺寸（mm） | 420*420*1370 |
| 设备供电 | AC 220±25V |
| 测量范围 | 10~1500mg/L（量程可扩展） |
| 重量 | 50kg |
| 量程漂移 | ±10%F.S |
| 示值误差 | ±10% |
| 重复性 | ≤5% |
| 测量周期 | ≤60min |
| 绝缘电阻 | 20MΩ以上 |
| MTBF | ≥720h/次 |
| 环境温度 | 5~35℃ |
| 环境湿度 | 20~85%RH |
| 额定功率 | 100W |
后端设备部署
1.监控中心部署
监控中心部署主要是智慧水务平台、本地服务器。
2、方案实现
- 通过传感器组获取当前污水数据，主控箱实时获取传感器上的数据信息。
- 主控箱端通过4G网络将传感器获取的信息上传至智慧水务平台。
- 智慧水务平台会展示告警信息、现场的实时污水信息、当前主控设备的位置信息。
六、扩展功能
本公司除了以上方案之外，在以上方案的基础上，针对不同用户需求特推出两套扩展方案，详情简介如下：
1、扩展方案一
1.1增设视频叠加功能
本方案在以上方案基础上，增加了网络高清摄像机视频叠加的功能。可远程直观查看现场情况，但仍存在弊端，在事故救援和责任落实等无法实现切实的作用，本方案通过叠加器的视频叠加功能，实现现场视频的采集，同时将监测的数据在视频监控画面上实现叠加显示，及时进行了解现场情况。
1.2增设条件
增设视频叠加功能的前提是支持大华、海康等主流品牌网络高清摄像机，其它网络摄像机品牌可定制。
2、扩展方案二
2.1增设云端数据上传功能
本方案在以上方案的基础上增加了通过公网4G将数据上传云端的功能。根据客户需求，除了可在局域网上传本地平台，进行实时监控，还可以通过公网上传云端，远程使用客户自有平台监管。
七、服务和联系
山东恩易物联技术有限公司
地址：山东省济南市工业南路59号 中铁财智中心 4栋24层电话：0531-62327572
