一、建设背景
1、项目背景
为响应国家绿色环保的政策，降低污染排放量，保护财产、人身安全和更方便的管理，有必要对有毒有害气体、污水实时检测实行有效控制。
本方案提供了一种对医院的排水实时监测、控制报警的解决方案。通过多分布点远程数据监测可对医院进行实时有效的的检测报警管理，预防特大环境污染事故的发生，也保护医院工作人员的人身安全和财产安全，系统的全面展开实施，对于医院有害物质产出较大的房间、出入口和一些重要场所进行24小时监测，数据实时传送中心监控室，一旦发生不测，及时采取措施解除危险。可将整个医院范围内所有的需要监控点纳入监管范围，真正实现有效安防和标准化绿色管理。
二、方案价值
医院排水监测系统可以提升整体市政基础设施管理水平，改善医院、人居环境质量状况，实现城市智慧管理与决策。
1、人身安全保障
建立医院排水监测预警系统，制定突发事件应急预案，完善医院应急技术与设施，并定期进行应急演练；当出现突发事件时，应按应急预案迅速采取有效的应对措施。
2、设备保障
提供设备准确的运行状态。设备运行状态正常还是异常，通过检测就可确定。根据检测结果人们就可以对目前运行的设备作好计划安排，如维修、更换、采用其它补救措施等，以便既充分发挥设备的效率，又避免事故发生。
可预报设备故障状态的变化，防止设备事故的发生。对于一些必须连续运行的设备，当出现不影响运行的异常时，只能在役检修。这时监测系统对故障执行实时监测，一旦故障来临立即报警，以便人们可以事先做好排除故障的工作，避免事故带来的损失。
三、平台架构
1、系统介绍
医院排水监测系统主要针对医院进行实时的排水监测，并将监测数据上传至环保局平台，管理部门可以依据排水流量、有毒有害气体及时进行审查，并借助广播、电视等媒体发布预警信息，为群众提供出行指南，避免出现重大事故。
本系统主要由网关设备、出水流量传感器、有毒有害气体检测仪及环保局监控中心、云平台等设备构成。

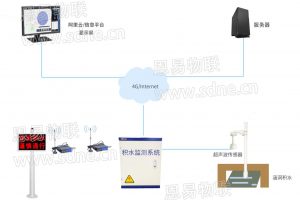

医院排水监测拓扑图
医院排水监测主要由出水流量传感器、有毒有害气体检测仪和主控网关设备组成，主控网关可以获取超声波传感器或支持modbus协议设备的数据，同时可以把数据上传至云平台或显示在LED大屏上，而且可以把数据与网络视频监控画面相叠加，在画面中显示对应信息！
四、方案特色
1、系统特色
- 使用灵活
采用智能网关传输，接口预留，使用灵活
- 兼容性好
支持常用的传感器如超声波式、压力式、浸入式等多种形式
- 场景丰富
适用于污水厂、医院、水利等地方
- 传输多样
支持有线/4G网络传输
- 数据上报
可上报到云平台
- 数据查询
云平台地图展示，数据展示并支持历史数据查询
- 硬件状态
平台支持设备在线、离线状态，并支持异常报警
- 视频叠加
积水监测系统支持与网络摄相机关联，数据信息融合在视频中，同步存储
- 定制服务
本系统兼容性良好，支持用户定制化需求
五、建设方案
1、硬件介绍
1.1 系统部署
1、前端设备部署有排水监测终端部署、传感器部署
2、后端设备部署有监控中心部署。
前端设备部署
1.监测终端部署
主要包含网关设备、水流量、有毒有害气体监测传感器组部署，完成监测有毒有害气体和水流量数据采集，并经由信息采集叠加器进行整合分析处理。

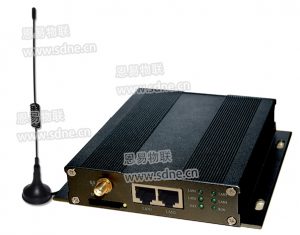

网关设备图
主控参数：
| 尺寸（mm） | 124×132×28 |
| 设备供电 | DC12V |
| 产品功耗 | <3W |
| 设备工作温湿度 | 温度（-40℃—80℃），湿度（＜50%） |
| 数据采集协议 | HJ标准协议 |
| 传感器接口 | 两路RS232及两路RS485 |
| 传感器接入数量 | 最大64路 |
| 网络接口 | 双网口（10M/100M自适应） |
| 数据上报 | 支持有线、无线4G上报到第三方平台 |
| 配置方式 | 支持WEB配置及跨网段设备搜索功能 |
| 支持相机型号 | 海康、大华等主流网络摄像机，其它可定制 |
| 叠加字符显示位置 | 全屏位置可调 |
| 叠加字体颜色 | 海康相机支持自带112种颜色可调 |
传感器参数：
后端设备部署
1.监控中心部署
监控中心部署主要是本地服务器、环保局监控中心。
2、方案实现
1.通过水流量、有毒有害气体传感器获取当前排水流量和水质，网关设备实时获取传感器上的数据信息。
2.网关设备通过4G网络将传感器获取的信息上传至环保局中心平台。
4.环保局中心平台会展示告警信息、现场的实时水流量、有毒有害气体信息。
六、扩展功能
本公司除了以上方案之外，在以上方案的基础上，针对不同用户需求特推出两套扩展方案，详情简介如下：
1、扩展方案一
1.1增设视频叠加功能
本方案在以上方案基础上，增加了网络高清摄像机视频叠加的功能。可远程直观查看现场情况，但仍存在弊端，在事故救援和责任落实等无法实现切实的作用，本方案通过叠加器的视频叠加功能，实现现场视频的采集，同时将监测的数据在视频监控画面上实现叠加显示，及时进行了解现场情况。
1.2增设条件
增设视频叠加功能的前提是支持大华、海康等主流品牌网络高清摄像机，其它网络摄像机品牌可定制。
2、扩展方案二
2.1增设云端数据上传功能
本方案在以上方案的基础上增加了通过公网4G将数据上传云端的功能。根据客户需求，除了可在局域网上传本地平台，进行实时监控，还可以通过公网上传云端，远程使用客户自有平台监管。
