游泳池监控解决方案

一、建设背景

1、项目背景

随着开发海洋、江河与湖泊科学事业的发展,游泳池工程的规模越来越大,游泳池视频监控已成为开发水域的眼睛,由于光电技术的发展以及各种新型的摄像元器件的不断出现,低照度和耐辐照的游泳池视频摄像机正在恶劣环境下得到广泛的应用。

在物联网的冲击下,简单的游泳池视频监控虽然已能直观的监测,依旧不能完全满足人们精细化的游泳池监控作业。据调查研究表明,目前市场上游泳池视频监控系统基本都是采用直接远程视频查看,或根据需要加上传感器的监测功能,但也是监测数据与视频分开查看的模式,相互独立的系统模式,不仅不利于更直观的监控分析,而且对比回溯起来也是费时费力。

那么,如何才能让视频与所需数据融为一体,更直观的展示所需信息?如何采购性价比更高的视频叠加设备?如何嵌入体积更小、更节省空间的字符叠加模块?等问题已引起行业内的深度思考。相信推动海洋等水域事业的发展,游泳池监控系统的完善必是大势所趋。

二、方案价值

游泳池监控系统可以提升游泳池基础设施管理水平,了解游泳池环境质量状况,实现城市智慧管理与决策。

1、人身安全保障

建立游泳池监控系统,实时监测游泳池,制定突发事件应急预案,完善应急技术和设施,并定期进行应急演练;当出现突发事件时,应按应急预案迅速采取有效的应对措施。

2、设备保障

提供设备准确的运行状态。设备运行状态正常还是异常,通过检测就可确定。根据检测结果人们就可以对目前运行的设备作好计划安排,如维修、更换、采用其它补救措施等,以便既充分发挥设备的效率,又避免事故发生。
可预报设备故障状态的变化,防止设备事故的发生。对于一些必须连续运行的设备,当出现不影响运行的异常时,只能在役检修。这时监测系统对故障执行实时监测,一旦故障来临立即报警,以便人们可以事先做好排除故障的工作,避免事故带来的损失。

三、平台架构

1、系统介绍

游泳池监控系统主要针对游泳池进行实时的温度、水深、电压等数据,并将监测数据上传至云平台,管理部门可以依据监测数据发布预警信息,确保人员安全上岸。

本系统主要由网关设备、摄像头、传感器组、显示屏及中心平台等设备构成。

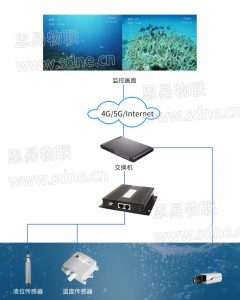

 拓扑图

游泳池监控系统主要由网关设备、传感器组和摄像头组成,主控网关可以获取监测游泳池数据,同时可以把数据上传至云平台或显示在LED大屏上,而且可以把数据与网络视频监控画面相叠加,在画面中显示对应信息!

四、方案特色

1、系统特色

  • 复杂环境

适应复杂游泳池环境,对摄像机做嵌入式定制开发;

  • 一对一对接

针对不同分辨率摄像机,做到一对一的产品对接;

  • 画面清晰

采用底层协议对接方式,叠加后不影响原视频画面清晰度;

  • 人性化产品服务支持

远程升级,简化程序,大大缩短设备升级所需时间。

  • 视频叠加

支持与网络摄相机关联,数据信息融合在视频中,同步存储

  • 定制服务

本系统兼容性良好,支持用户定制化需求

  • 场景丰富

适用于道路低洼处、火车涵洞、桥洞等地方

  • 传输多样

支持有线/4G网络传输

  • 数据上报

可上报到云平台

  • 数据查询

云平台地图展示,数据展示并支持历史数据查询

五、建设方案

1、硬件介绍

1.1 系统部署

1、前端设备部署有终端部署、传感器部署

2、后端设备部署有监控显示器、监控中心部署。

前端设备部署

1.终端部署

主要包含主控网关设备部署,完成监测游泳池设备运行状态和数据采集。

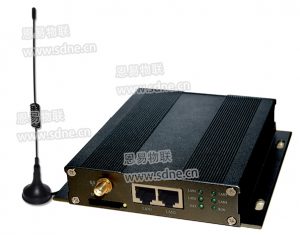

网关设备图

网关参数:

尺寸(mm) 124×132×28
设备供电 DC12V
产品功耗 <3W
设备工作温湿度 温度(-40℃—80℃),湿度(<50%)
数据采集协议 HJ标准协议
传感器接口 两路RS232及两路RS485
传感器接入数量 最大64路
网络接口 双网口(10M/100M自适应)
数据上报 支持有线、无线4G上报到第三方平台
配置方式 支持WEB配置及跨网段设备搜索功能
支持相机型号 海康、大华等主流网络摄像机,其它可定制
叠加字符显示位置 全屏位置可调
叠加字体颜色 海康相机支持自带112种颜色可调

2、传感器部署

2.1温度传感器


量程 温度 -40℃~+80℃
精度 温度 ±0.5℃(25℃)
供电 DC12V±10%
产品功耗 0.4W
输出信号 RS485(Modbus协议)
波特率 1200bit/s,2400 bit/s,,4800 bit/s,9600 bit/s,19200 bit/s,38400 bit/s,57600 bit/s,115200 bit/s
设备地址 1—254 可设置
长期稳定性 温度:≤0.1℃/y  湿度:≤1%RH/y
响应时间 <15s(1m/s风速)

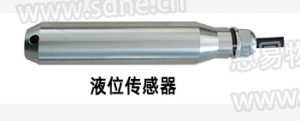

2.2液位传感器

检测范围:      0~50 mH2O(中间任选)
工作条件: 介质温度 -40~60℃

环境温度 -40~85℃

供电电压 : 12~36VDC 常规

15~36VDC 常规(输出0~10VDC)

3~5VDC 定制(输出为0.5~2.5VDC)

精度等级 : 0.1%FS (量程≥10m 定制)

0.25%FS (量程≥10m 默认)

0.5%FS (1m≤量程<10m 默认)

温度补偿 : -10~60℃
抗震性能 :  10g(20…2000Hz)
过载能力 :  200%满量程
响应频率 : 模拟信号输出≤500Hz、数字信号输出≤5Hz
稳定性能 : ±0.1% FS/年
温度漂移 : ±0.01%FS/℃(温度补偿范围内)



后端设备部署

1.监控中心部署

监控中心部署主要是监控显示器、本地服务器。

3、应用领域

主要用于游泳池作业的监控视频叠加,在目前,主要包括下列几个领域:
(1)海中土建工程:礁盘和海底情况的初步调查,工程管理,完成情况的检查,以及作为水中推土机等游泳池作业的辅助设备视频叠加。
(2)水中资源的调查、观测,海底矿物,海底油田以及珍珠、珊瑚和各种海藻的调查研究使用。
(3)渔业方面:在某特定水域设置的鱼网及人工鱼礁的实际情况调查,鱼群的探测等。
(4)沉船的调查,打捞过程的监视以及对所需修理船舰游泳池部分的检查和估价等。
(5)水力发电游泳池淤泥的监察和发电厂给水管线内部的检查和焊接。
(6)江河与水库堤坝的监察及其他游泳池建筑设施的定期检查。
(7)潜艇游泳池侦察。
(8)核电站用的现场监察设备。

六、扩展功能



本公司除了以上方案之外,在以上方案的基础上,针对不同用户需求特推出两套扩展方案,详情简介如下:

1、扩展方案一

1.1增设视频叠加功能

本方案在以上方案基础上,增加了网络高清摄像机视频叠加的功能。可远程直观查看现场情况,但仍存在弊端,在事故救援和责任落实等无法实现切实的作用,本方案通过叠加器的视频叠加功能,实现现场视频的采集,同时将监测的数据在视频监控画面上实现叠加显示,及时进行了解现场情况。



1.2增设条件

增设视频叠加功能的前提是支持大华、海康等主流品牌网络高清摄像机,其它网络摄像机品牌可定制。

2、扩展方案二

2.1增设云端数据上传功能

本方案在以上方案的基础上增加了通过公网4G将数据上传云端的功能。根据客户需求,除了可在局域网上传本地平台,进行实时监控,还可以通过公网上传云端,远程使用客户自有平台监管。
