治污设备电能检测解决方案

一、行业现状与背景

随着信息  、网络技术的飞速发展, 我国环境信息化建设工作也得到了较快发展  。以国家级环境信息网络系统为中枢、省级环境信息网络系统为骨干、城市级环境信息网络系统为基础、县级环境信息网络系统为补充的四级全国环境信息网络系统已初具规模。环境信息网络系统建设  、环境管理办公自动化应用、  环境管理数据库系统开发、地理信息系统应用  、环境信息共享和发布, 都取得了很大进展, 并在环境管理工作中得到了广泛应用。  目前, 通过网络对地理位置上分散的多个现场( 如污水处理厂  、排污企业、环境监测点等) 进行有效的监控和管理已经成了环保监测行业的一大趋势,  远程监测系统为环境管理和决策提供了良好的技术支持与服务  。

对于离散分布的污水处理厂、排污企业、污水监测点, 需要远程对现场的工况、处理参数、实时视频进行监测和管理, 以方便各级环保监控中心了解现场现状以及实时参数, 及时发现问题并予以处理, 进而更高程度地实现多现场的集中管理。

本文通过两个行业典型的案例来介绍环保智能监控系统在水污染与大气污染监管方面的综合应用。

二、需求分析

某省环保厅需要建设全省工厂及企业污染处理智能监控综合联网平台,涉及十多个地市的工厂及企业对污染的处理情况。各职能部门需要通过PC 客户端或手机客户端实时在线观看各城市污水处理及大气处理设备运行情况,发现问题需第一时间进行处理。公众也可以通过手机客户端更直接快速地掌握和监督各大企业及工厂的治污设备运行情况。

治污远程综合监控内容包括治污设备运行情况和环保视频叠加监控。

(一) 治污设备管理及视频叠加监控融合

前端监控点配置专业的夜视红外摄像机,对室内、室外观测点进行高清监控;同时将设备运行情况及设备参数叠加到视频画面。

治污设备电能检测

接入环保设备以及供配电机房设备的状态,完成对设备运行状态的检测;又可以搭配上厂家自身的治污设备处理数据检测(污水或者大气处理流量、质量参数、处理过程参数等),真正实现系统间的无缝衔接,有效降低成本。

通过多系统的智能衔接融合,在厂家治污设备开启的基础上,做到数据与数据、数据与视频、数据与报警、数据与视频之间的相互比对验证更加方便,提高远程监控的效率和准确度。

(二) 视频数据叠加显示

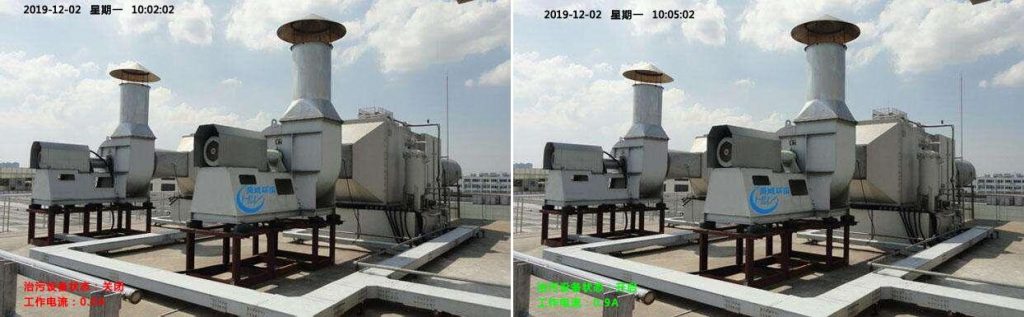

视频与监控数据通过平台进行融合,实现在监控视频画面中叠加监控数据,提高了远程监控的效率和准确度。

(三) 全天候监控

点要全天候工作,这就需要选择摄像机时应选用专业夜视红外摄像机;在夜间能看清人员活动、治污设备运行及处理情况;为了减少远距离监控造成的图像抖动,摄像机的安装也要确保牢固稳定。

(四) 执法人员巡查管理

环保执法人员配备巡更执法记录仪,对分散的污水现场进行在线巡更,巡更人员可实时采集现场视频叠加数据,实现数据的精确汇报。

三、方案设计

在企业及工厂的治污设备前端安装监控摄像头,对重点区域进行实时监控,将监控视频信号汇聚到监控专网中,通过治污设备后台管理系统平台集中管理、数据处理、叠加显示。

同时将两个电流变送器各安装到工厂治污设备与工作设备的三相电的电路中。这样一来,可通过分析两台电流变送器发来的数据,即可做到工厂设备运行的同时,治污设备的运行情况。

治污设备处理过的数据与视频融合叠加可以通过平台对接的方式实现,将工业自控系统内的重要参数接入到治污设备后台管理系统平台中来。

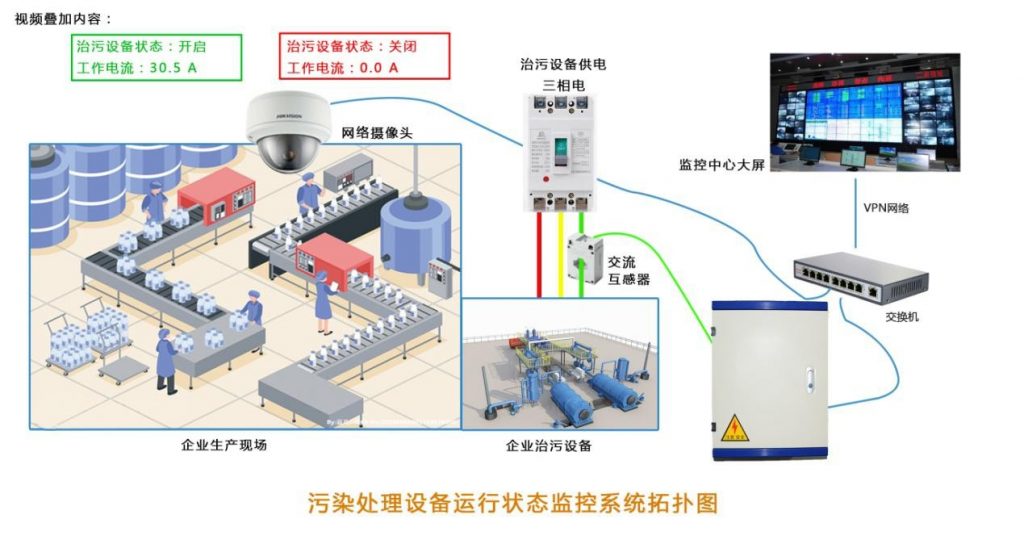

3.1 总体系统结构

省监控中心接入数百个监控点。所有图像在省监控中心可实时监控、显示、存储。各地市区县监控中心根据权限划分,可以对辖区内的排污企业、环保监控点等实时监控。

利用NE 配电箱设备实现上下衔接,使用创新的物联网电力传感技术,实时采集环保治理设备用电数据,通过关联分析、电流分析,及时发现环保治理设备未开启、异常关闭等设备。并通过视频物联网技术,将电流数据、设备运行状态(开启/关闭)在监控视频画面上同步显示。方便监管部门和企业及时发现环保设备异常,提升巡查效率,降低巡查成本。

对于排污企业内部监控传感网络,采用自组光纤环网方案可以提高网络稳定性,降低企业内部监控采集网络的故障率,方便企业运维。同时,厂内的多个监控点可统一通过一条运行商网络上传,一方面可以降低企业的网络费用;另一方面在数据上传发生故障时,可以方便环保局进行问题定位。

对于其他独立的监控点,可以选择有线或无线连接。一般情况下,采用有线方式;当条件不允许时,可考虑无线传输方式,如 4G 网络。


3.2
环保高清监控

在每个监控点部署红外高清枪机或者球机对排污点进行 24 小时监控,实时监控排污情况并防止人为破坏。所有摄像机通过工厂自建局域网接入网络硬盘录像机,视频数据在本地存储一个月。针对雾霾频发区域,可以选择透雾摄像机以保证雾霾天气的监控效果。

3.3 环保设备数据采集

检测方案:将专业的环保变送器设备通过接口协议接入到监控网络,监控网络既可以获取到实时监测数据,又可以选择性的叠加在监控视频上并上传到环保综合监控平台。当数据超限报警时,可以根据设定的联动预案,在监控中心大屏上自动报警。

3.4 环保巡更执法

环保执法人员手持单兵设备具备巡更功能,支持 RFID 离线巡更或者 GPS 方式巡更。单兵设备内置红外灯,实现全天候移动记录、现场取证的功能。视频可以通过

4G 信号上传到环保局监控中心。通过给执法人员配备单兵巡更设备,可以确保检测设备巡更人员按时、按预设路线执行巡更任务,无漏察情况发生。当发生紧急情况时,执法人员可启动与监控中心对讲。

3.5 环保监控中心

在省环保厅建设一级环保监控中心,根据多级用户权限设置和访问方式、用户分层设置,对各个污水处理厂、排污口、监控点的实时监控视频和数据进行远程调阅,及时发现污水排放、处理等过程存在的问题,实现 24 小时全方位监控以及紧急情况发生时的远程指挥调度。

如需了解更详解决方案信息,欢迎拨打:0531-62327572。
