积水在线监测系统

产品名称:积水在线监测系统

产品型号:NE-EM1000-JS

为了能够准确感应设备间是否有积水情况,山东恩易物联采用了水浸变送器加液位传感器两种检测方式组合的方案来实现,水浸变送器配合漏水感应绳来检测设备间是否有进水情况,能够达到快速感知,液位传感器在水漫过液位传感器时,可以检测到液位的高度,让管理人员能够实时掌握设备间的液位情况,采取合理的处理措施。

1. 系统介绍

液位与水浸检测系统主要由液位传感器、水浸变送器、水浸检测线、液位传感器挂板、4G天线、主控模板、220V转12V模块、开关模块、多个线排组成,实现积水检测、展示、数据上传、完美对接政府监测平台,从而实现水位环境参数的 24 小时监管;

1. 液位传感器:

对液位进行自动检测,每隔一小段时间采集一次数据,并实时上传至服务器供后台程序统计和分析,供政府和用户实时把握情况。

2. 水浸变送器与水浸检测线:

对通讯基站、精密机房、图书馆、宾馆、 饭店、仓库等一些需要对有积水状况进行告警的场所,并与液位传感器一样,每隔一小段时间,并实时上传至服务器供后台程序统计和分析,供政府和用户实时把握情况。

3. 液位传感器挂板:

对液位传感器的线缆进行固定,并且不容易颤动和下放,是数据更加精确。

4. 4G天线:

任何地点都可以把数据上传到后台服务器,使用户实时查看情况。

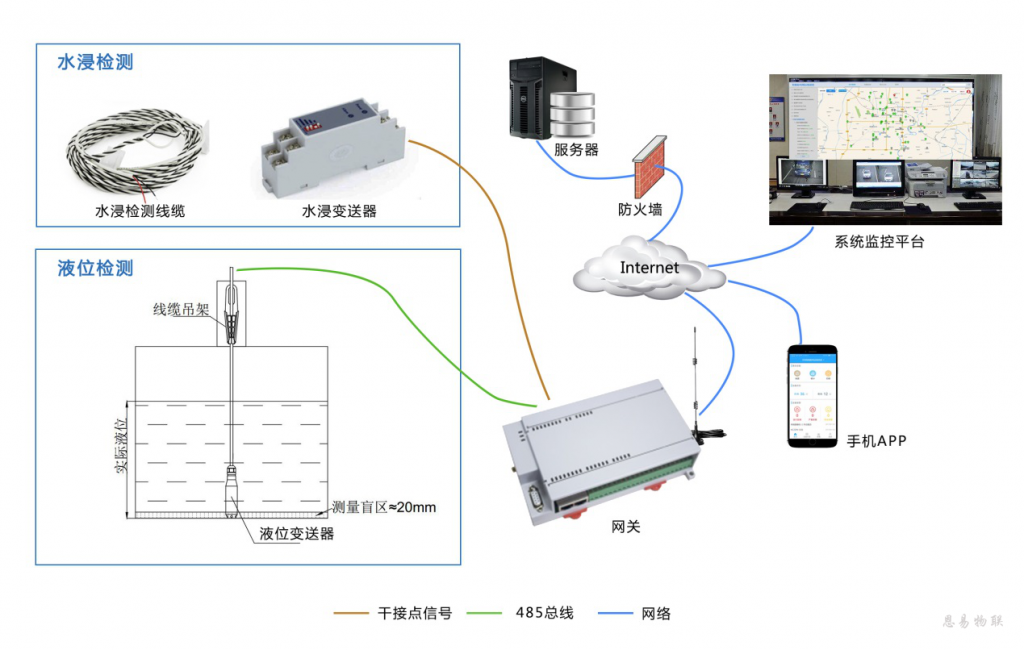

1.1   系统拓扑图

1.2   产品实物

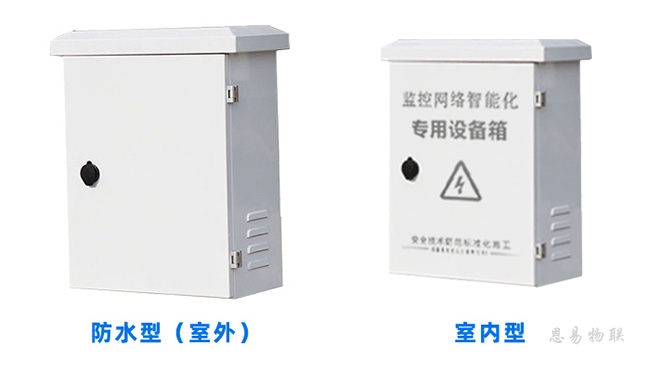

*设备箱有室内和室外两种可供选择

2 .系统组成
2.1   液位传感器
      简介

CYW11系列液位变送器产品采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件,并经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内,将传感器信号转换为标准输出信号,充分发挥了传感器的技术优势,使CYW11系列液位变送器具有优异的性能。它抗干扰、温度漂移小、稳定性高,具有很高的测量精度,是工业自动化领域理想的液位测量仪表。

      产品特点

a) 采用进口扩散硅压力敏感元件和先进的膜片隔离技术

b) 电缆连接,直接投入现场,安装简便

c) 放大电路采用进口美国集成芯片,宽电压供电

d) 防堵塞、防结垢

e) 防雷击、截频干扰设计、抗干扰能力强

f) 接线反向和过压保护、限流保护(仅限电流输出)

g) 稳定性好、响应速度快

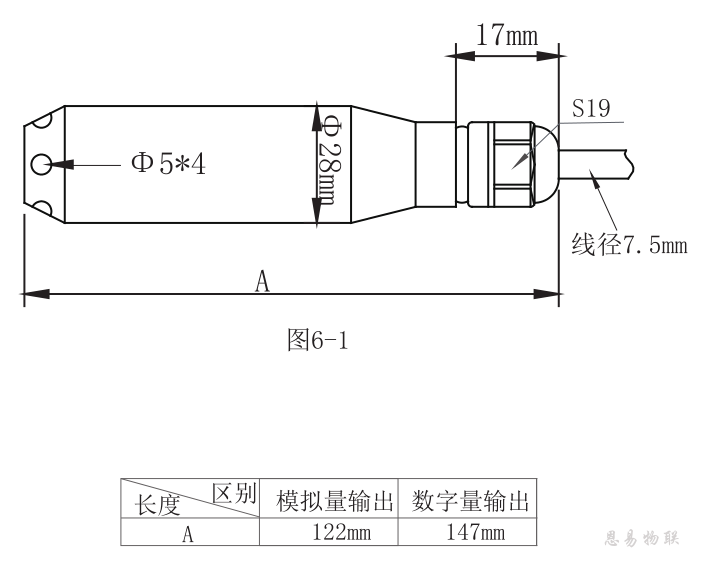

液位传感器外形尺寸

      使用注意事项

a)单条 RS485 总线一定要采取“手牵手式” 的总线结构,绝对不要用星型连接和分叉连接。 地址码由近及远设置, 即管理电脑接 1 号控制器, 2 号接 1 号, 3 号接 2 号, 依次类推……

b)设备供电的交流电及机箱一定要真实接地,而且接地良好。有很多地方表面上有三角插座,其实根本没有接地,要小心。接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量,保护RS485 总线设备和相关芯片不受伤害。 接地没接好或没接,就不要用 RS485 总线了,避免设备烧毁和人员伤亡 。

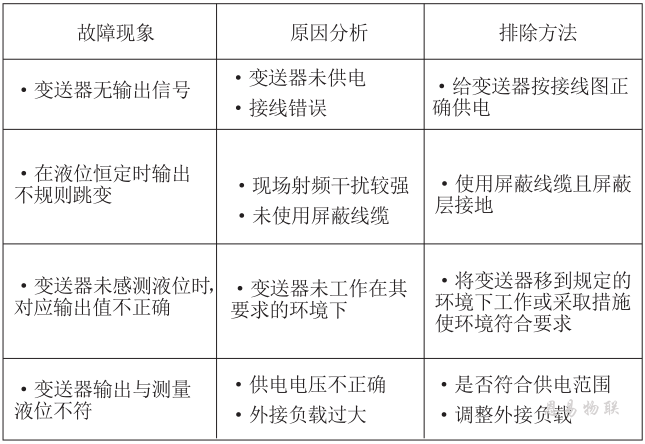

常见故障分析与排除

注意:若故障现象不属上述范围,请与我公司售后取得联系。

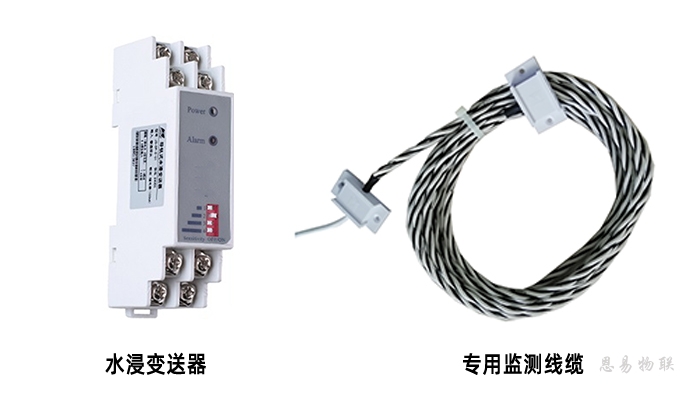

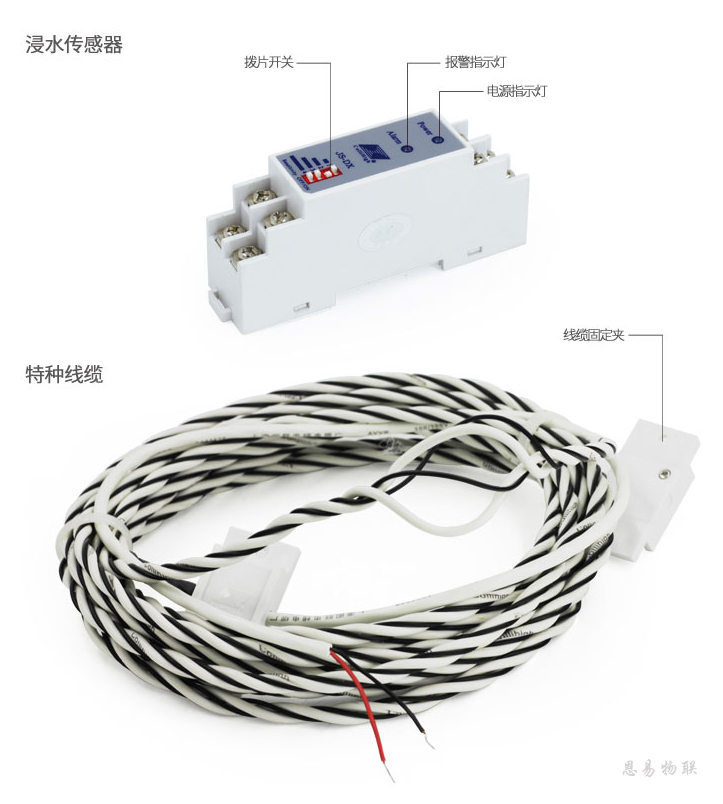

2.2   水浸变送器
      简介

水浸变送器是一款配合检测线缆使用的分体式导轨安装的新型变送器,主要用于检测现场某处或连续多处是否有积水险情,其原理是变送器调幅激励线缆,一旦检测线路所在位置某处有水,激励信号变化反馈给变送器,由变送器专用芯片对其进行放大、整形、比较、输出高低电平或继电器告警。

      产品特点

1.隔离性高:电源,输入,输出三端隔离设计;

2.四档灵敏度:可根据现场情况可调变送器灵敏度的 档位;

3.分体设计:变送器标准导轨式安装;传感器与变送 器分体式设计;

4.使用特点:水浸传感器需紧贴地面安装,无方向极 性要求,防氧化,防极化,防腐蚀设计;

5.适用场合广:根据现场检测范围大小可定制相应长度的水浸传感器;(最长 50 米)。

面板说明

电源灯:灯亮绿色——工作;

告警灯:灯亮红色——告警;

灵敏度拨码开关:由 1 至 4,对应灵敏度为由低到高, 选择哪一档灵敏度就将该档位的开关拨到 ON,其余 拨码置于 OFF 档。根据现场检测地面潮湿浸水情况 选择不同的灵敏度档位(一般情况下建议设置2档) 避免空档位使用

      注意事项

1.水浸线缆使用时必须拉直使用,避免相互导通。

2.水浸传感器在安装时注意不要紧贴在导体(如钢管) 上,同时也不要让水浸传感器的两条黑线有接触,导致变 送器会一直处于告警状态。

3.安装水浸传感器时,不要用力拉伸,尽量少弯折水浸传感器。

2.3   水浸检测线

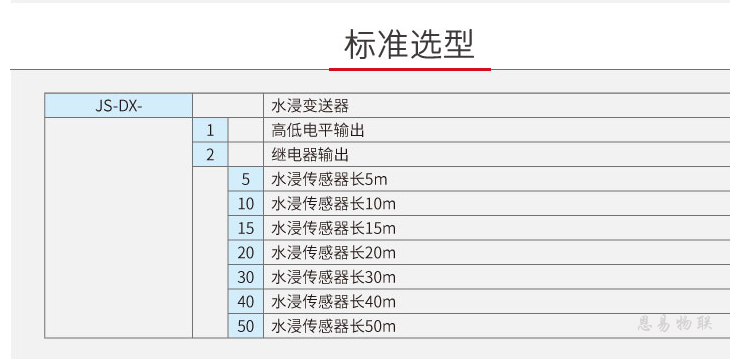

水浸检测线标准选型

2.4   液位传感器挂板
       简介

固定液位传感器线缆

2.5  开关模块
       简介

控制设备开启与关闭

3. 数据展示平台

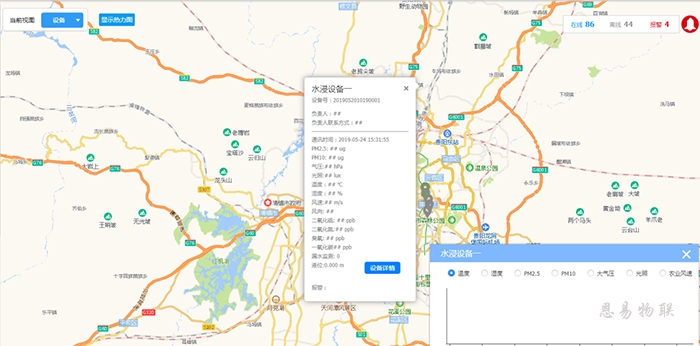

PC端

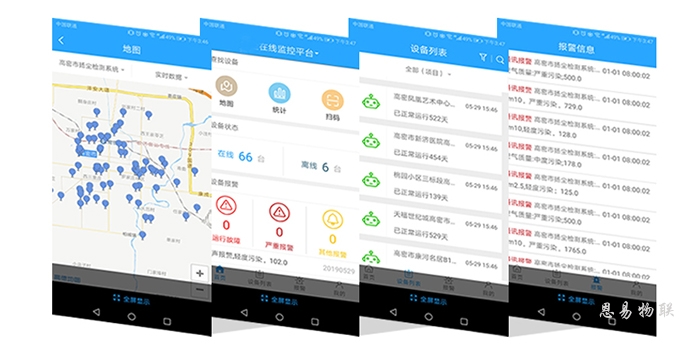

手机APP
