产品名称:Modbus网关设备

产品型号:NE-MS7600-MOD

山东恩易Modbus网关设备具有数据采集、有线/4G数据传输以及数据叠加功能;可匹配所有支持标准Modbus协议的设备,即插即用。

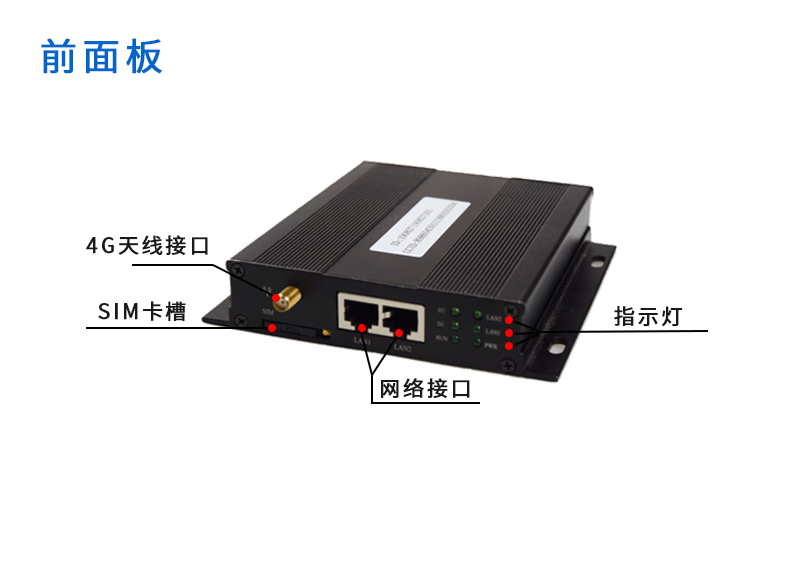

硬件介绍

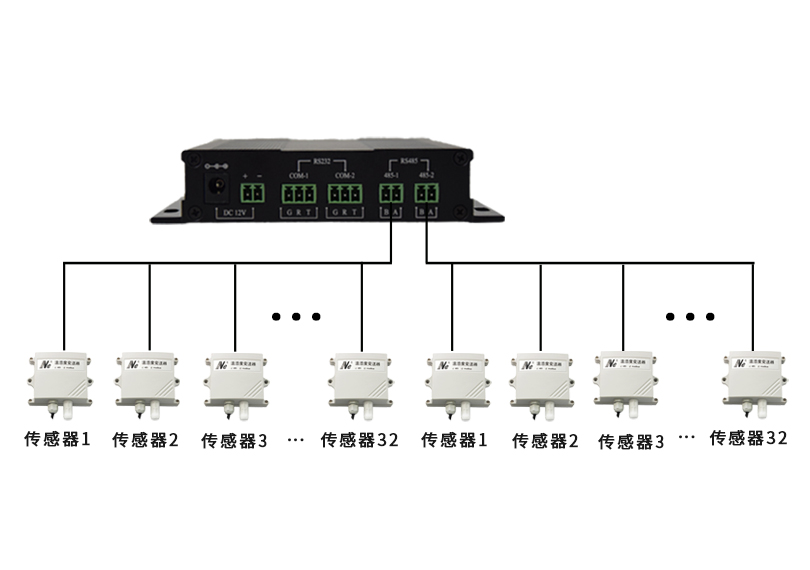

2路RS485接口,可接入64个传感器

软件平台

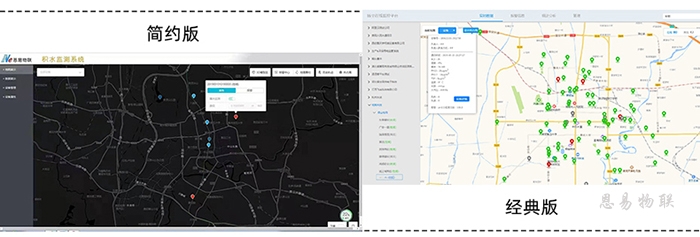

山东恩易有2款软件平台可供选择

产品特色

1.关于协议—即插即用

所有支持Modbus协议的设备,设置ID即插即用。(若不会设置,恩易出厂前可进行设置)

2.关于模式—随心换

恩易Modbus物联网网关即可用于主机工作模式也可用于从机工作模式,两种工作模式随心换。

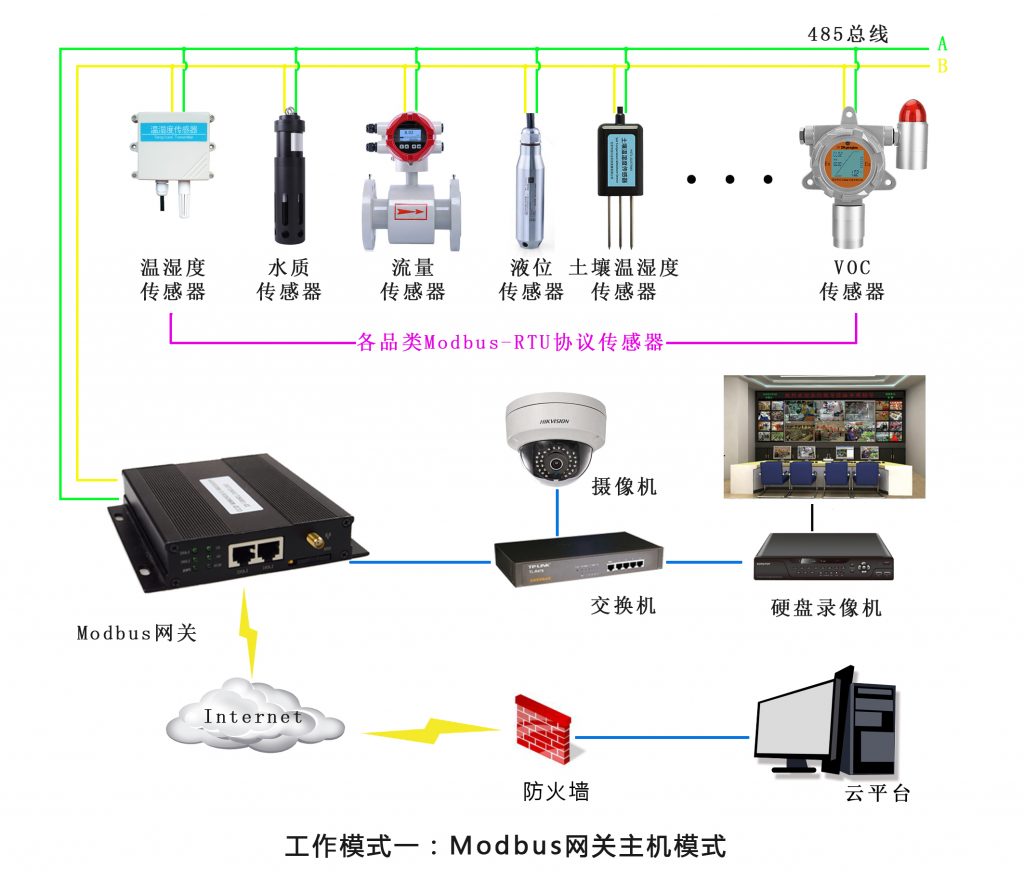

模式一:主机模式

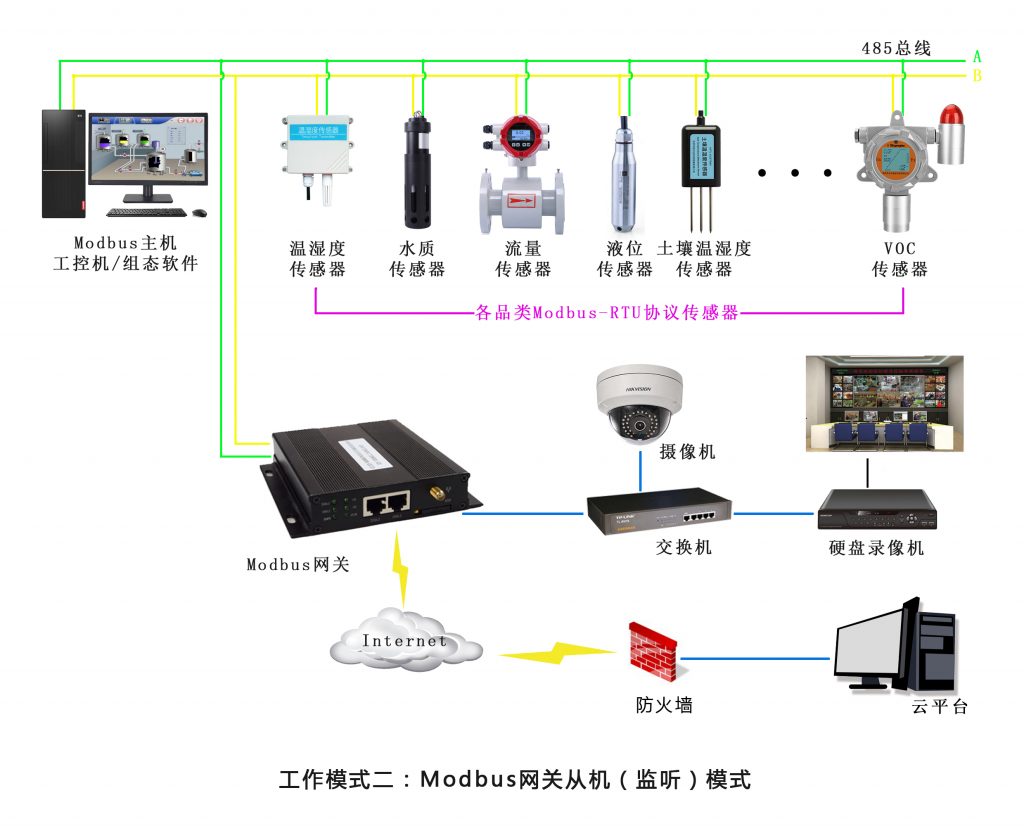

模式二:从机模式(监听模式)

3.关于叠加—字符变色

字符变色功能,监测状态一目了然;

支持4路叠加,不仅支持海康网络摄像机,大华、宇视、天地伟业等主流网络摄像机均可使用。

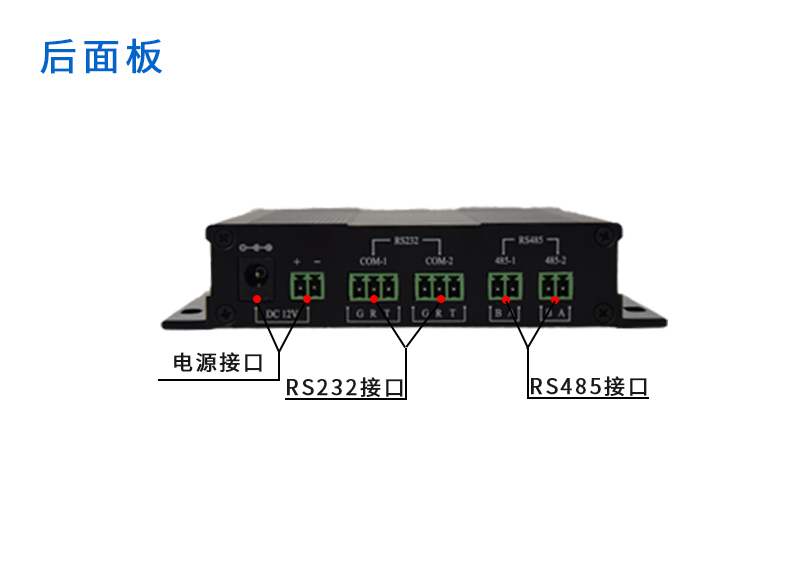

4.具备多路传感器接口,包含两路RS232接口以及两路RS485接口,满足各个场合不同需求

5. 支持有线网络以及4G无线网络将数据上报至阿里云或其他第三方平台

6. 支持平台软件开发定制,可为客户提供量身定制化服务

7. 配置简便,所有配置均可通过WEB进行更改

8. 独特双网口设计,集成交换机功能,方便连接摄像机,无须额外布线

9. 远程升级功能,设备无需返厂即可通过WEB升级系统固件



Modbus网关叠加PLC数据信息:

PLC作为一种高性能的控制装置,具有稳定可靠、功能齐全、应用灵活方便、操作维护方便的优点,在工业控制系统中广泛运用。但是PLC使用专用的通讯协议,终端使用网络通讯协议不能直接和PLC通讯,因此现场控制终端需要加一个网关设备,用来读取PLC中的数据,来实现PLC和终端设备的通讯。

效果展示

应用场景

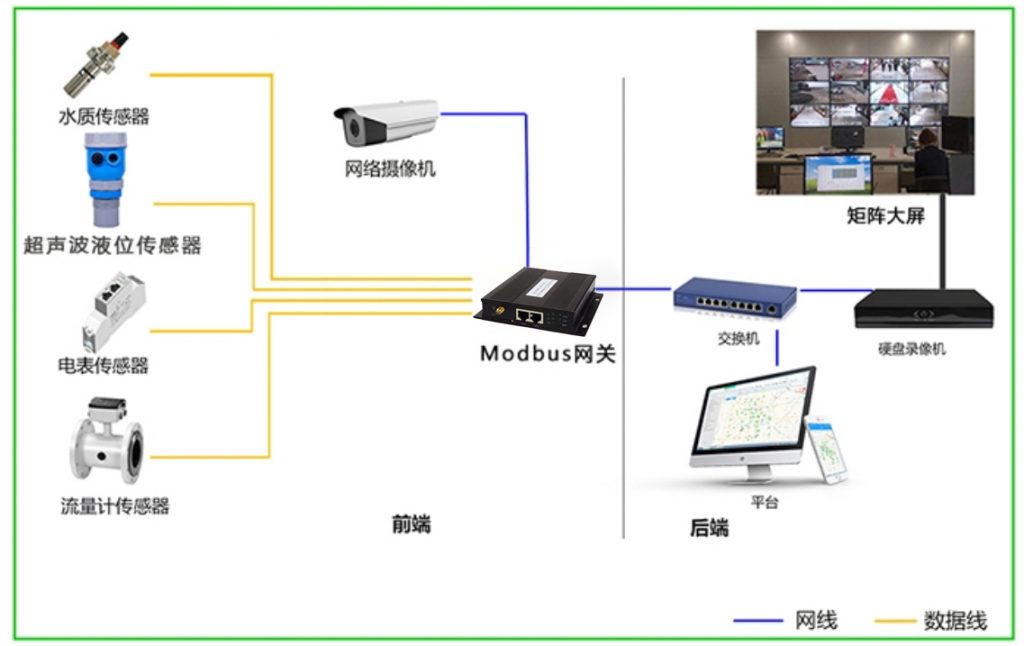

场景一:水流量监测

河道、湖泊、水库等场景水流量监测

应用Modbus网关数据采集、数据上报、字符叠加功能

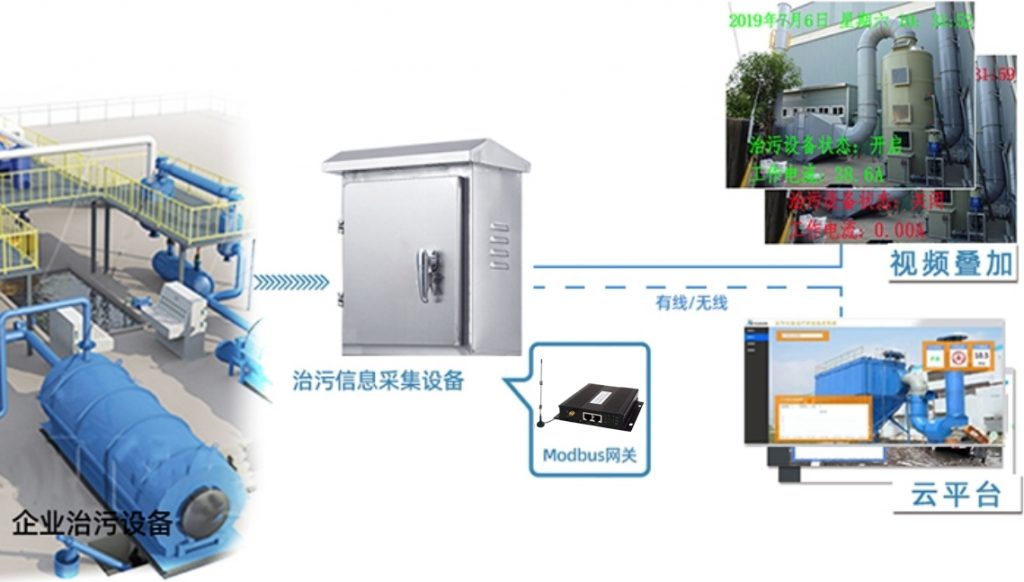

场景二:污染治理设备智能监管

治污设备状态监控箱通过监测设备运行状态,判断治污设备是否正常运行,提高监管效率。

应用Modbus网关4G数据上报、字符叠加功能

场景三:温湿度监测

一些场所对温湿度要求十分严格,恩易modbus物联网网关可以将采集到的温湿度信息,上报至管理平台,超标报警,方便工作人员管理。

应用Modbus网关数据上报功能

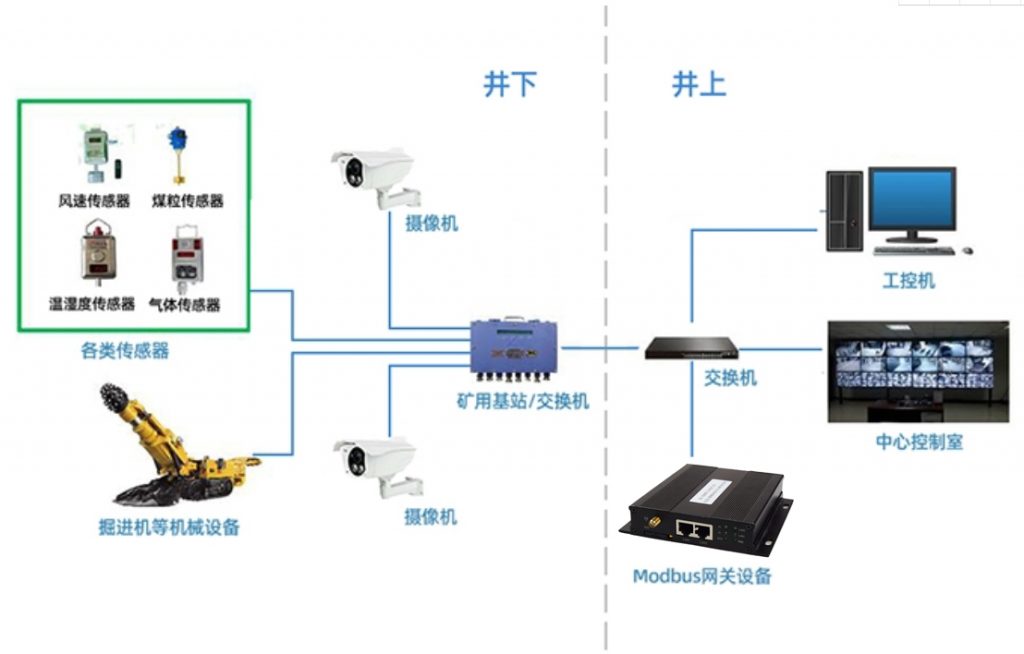

场景四:煤矿矿井

生产安全是矿业生产的重中之重,恩易Modbus网关设备可以将井下掘进机等机械设备作业过程的数据(进尺、退尺等)、环境监测数据等相关信息与视频监控画面相融合,将数据进行可视化管理。

应用Modbus网关网口数据采集、字符叠加功能

场景五:工业废气废水监测

工厂环境污染数据采集

Modbus设网关备

应用Modbus网关数据采集、数据上报、字符叠加功能
