火车涵洞积水监测工程实施解决方案

一、项目背景:

近年来,由强降雨引起的城市下穿隧道及立交桥下低洼处存在大量积水的现象时有发生,且有愈演愈烈的趋势。给人们的出行带来了很大的不便,严重时甚至会造成人民生命、财产的重大损失。

本项目实施地点为南通火车涵洞,该火车涵洞因处于地势低洼地段,在雨季易形成积水,在暴雨季节会给车辆及行人通行带来严重的安全隐患,现需对该区域进行积水实时检测,及时进行通行状况预警,以保证行人及车辆的安全。

二、 项目目标:

本工程方案实现以下具体目标

1.  通过超声波液位传感器获取当前道路是否积水以及积水深度,主控箱端实时获取传感器上的数据信息。

2.  主控箱端与Led显示屏之间通过LORA无线传输数据,Led屏幕在涵洞前方100米左右位置会根据积水状态显示信息;无积水时显示正常通行,少量积水提示谨慎通行,积水严重时会提示禁止通行。

3.  主控箱端通过4G网络将传感器获取的信息与Led显示屏信息上传至云中心平台。

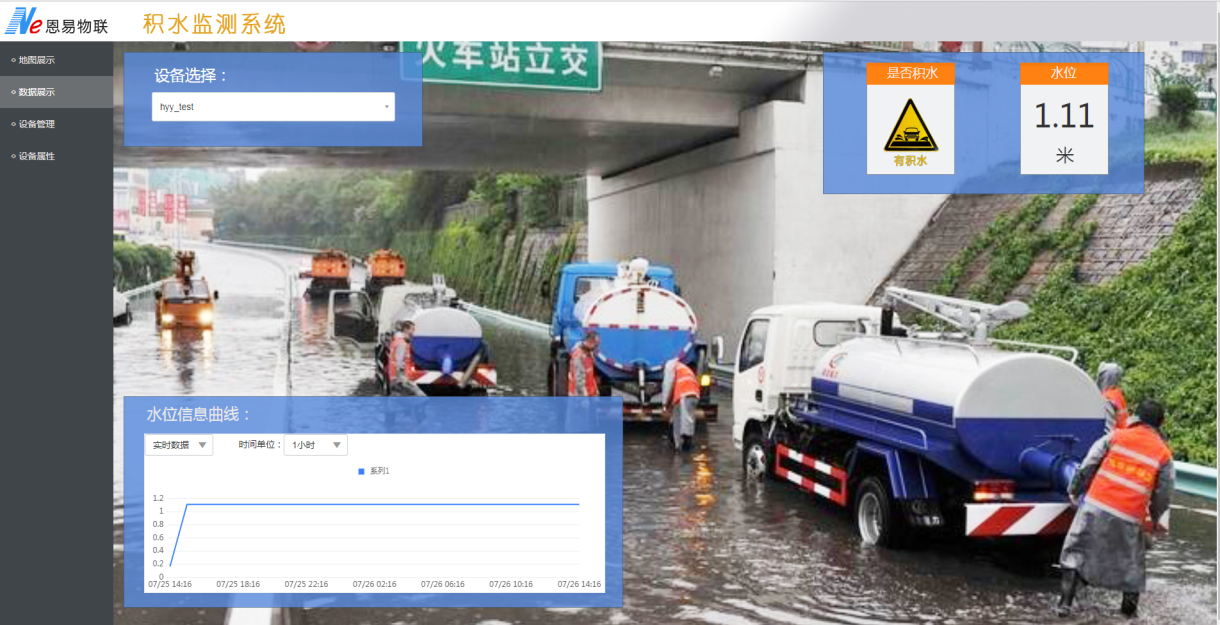

4.  中心平台会展示led屏上的告警信息、现场的实时水位信息、当前主控箱端的位置信息(下图为平台积水状态示例)

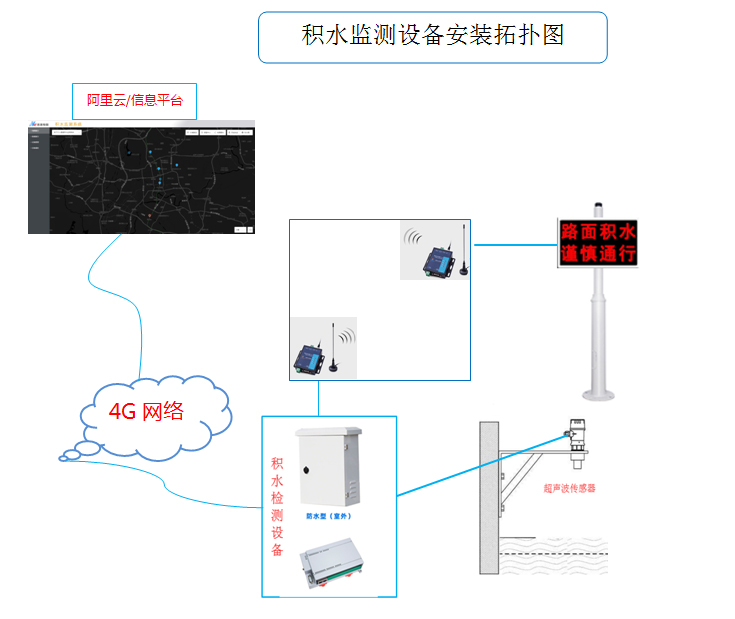

三、 系统结构图:

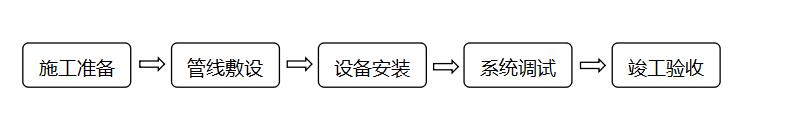

四、施工组织流程:

五、 施工注意事项

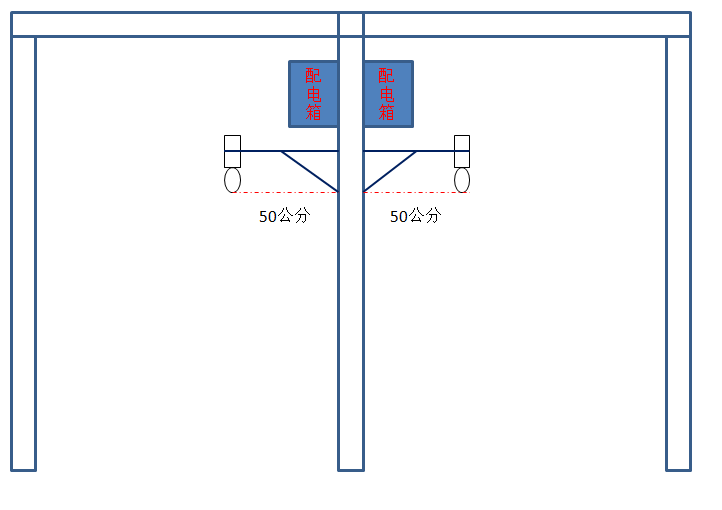

1、超声波液位传感器与主控箱端应安装于涵洞内(如下图),

2、超声波液位传感器支架根据现场环境,施工单位自行选配,

3、传感器位置应远离墙体50公分以上,

4、传感器下方应无障碍物,

5、使用单位应自行准备4G  SIM卡供设备上传数据



六、施工周期:

本工程施工周期约为3~5天完成

七、 系统功能:

1、实时监测火车涵洞下方道路积水情况

2、通过4G网络把数据上报至阿里平台

3、平台可以查看设备运行状态

4、Led屏幕根据积水深度分别有 (正常通行、谨慎通行、禁止通行)三种提示方式

5、监控画面的信息叠加功能(如有网络摄像头)

八、 系统调试验收

1、设备安装完成后进入平台查看是否在线

2、测试有水状态下平台报警

3、测试Led屏幕报警信息展示

九、设备清单:

火车涵洞积水项目清单

序号

名称

规格

    数量

   单位

1

主控

微观站主控+4G通信

1



2

LED显示屏

102*54 cm

1

     块

3

超声波液位计

0-5m

1

     台

4

LORA通信设备

无线传输

1

     套

5

防水配电箱

1

     套

6

立杆

1

     根

7

系统平台

1

     套
